實驗工具：1、PLC：TM238LFDC24DT,

2、SERVO:LXM23AU07M3X,

3、MOTOR:BCH0802032AEC

4、PLC與SERVO的CANOPEN通信線。

5、終端電阻，120歐。

6、PC與M238編程線。

實驗準備：1、PLC與SERVO的CANOPEN通信線的制作。

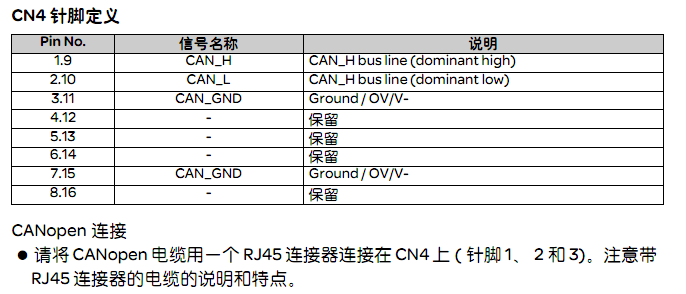

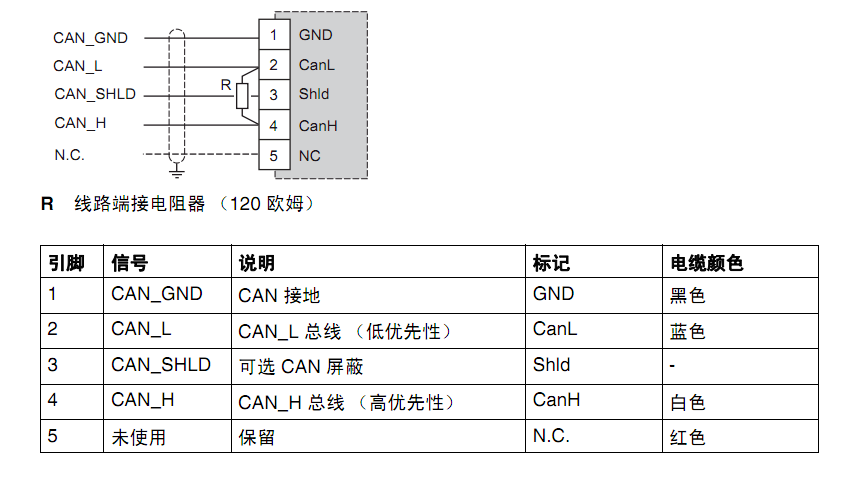

SERVO的CANOPEN口定義：

M238的CANOPEN口定義：

2、SERVO參數的定義：

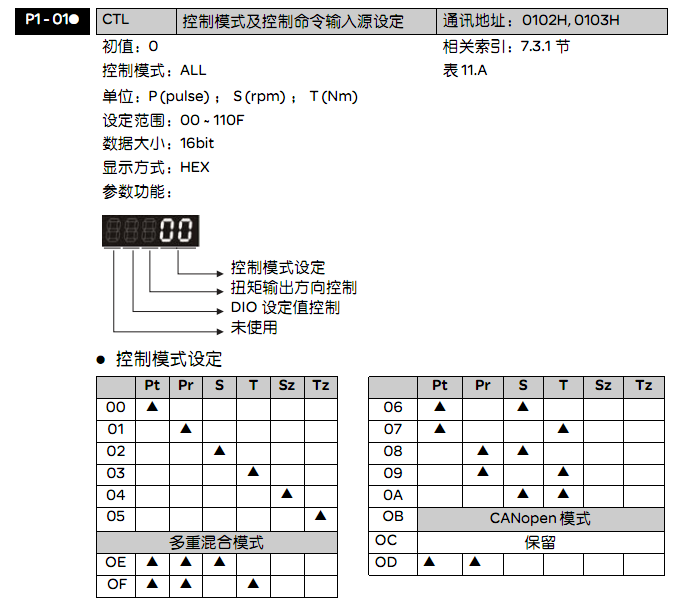

模式的選擇：P1-01

CANOPEN波特率設定：P3-01

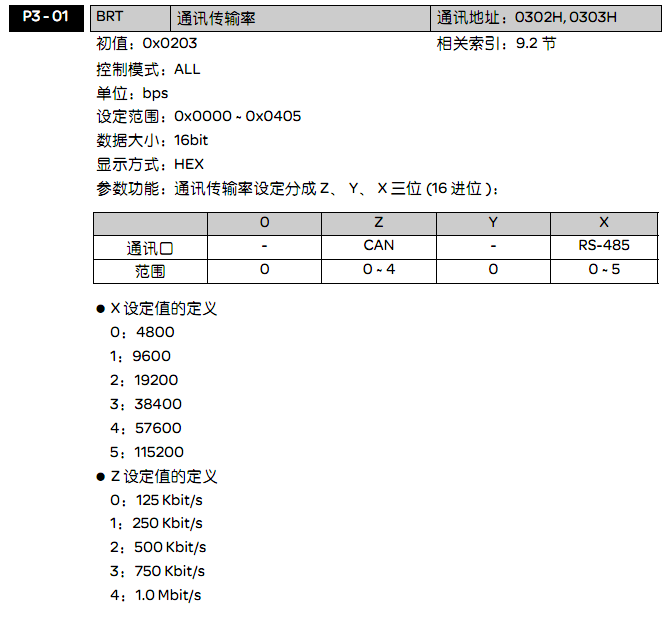

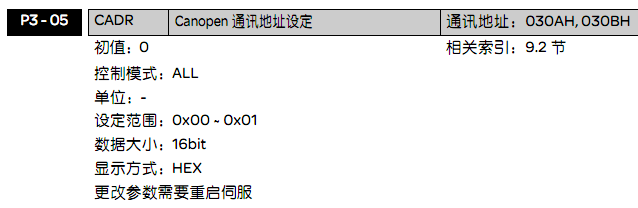

CANOPEN地址定義：P3-05



PLC的參數設定：

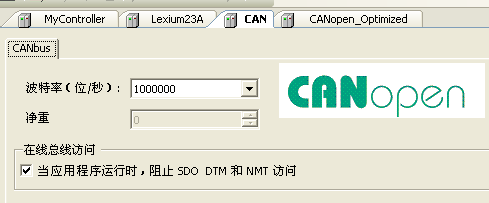

波特率設定

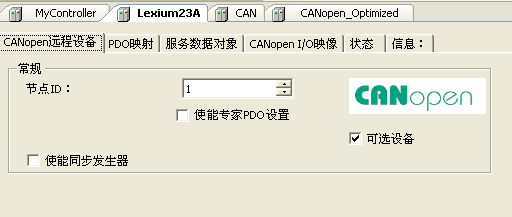

地址設定：



控制狀態字：

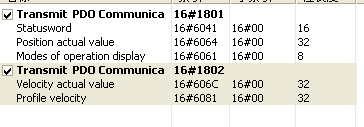

反饋狀態字：



實驗小結:

1、 要把P1-01設定為CANOPEN模式。

位置模式：

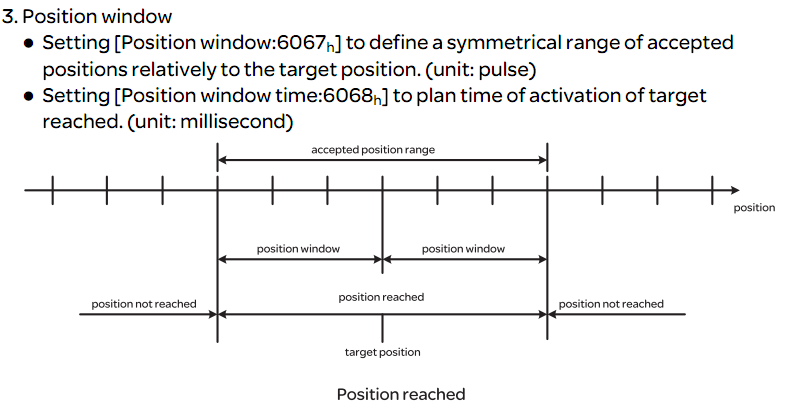

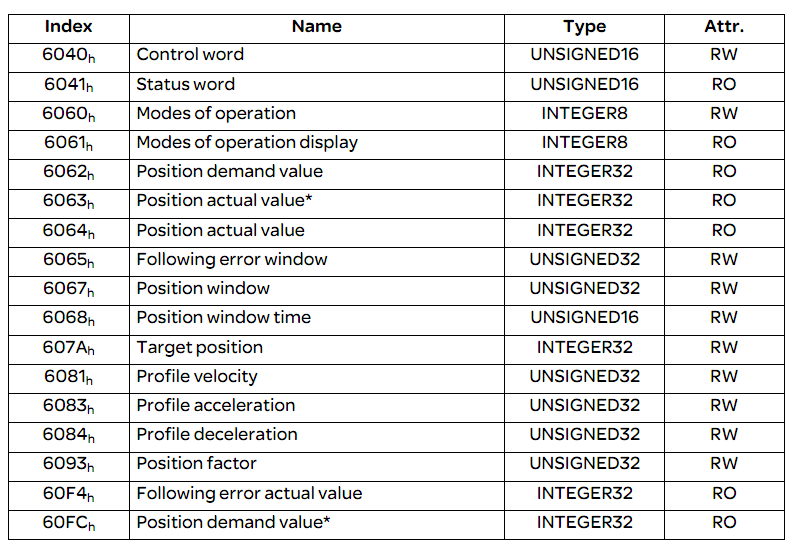

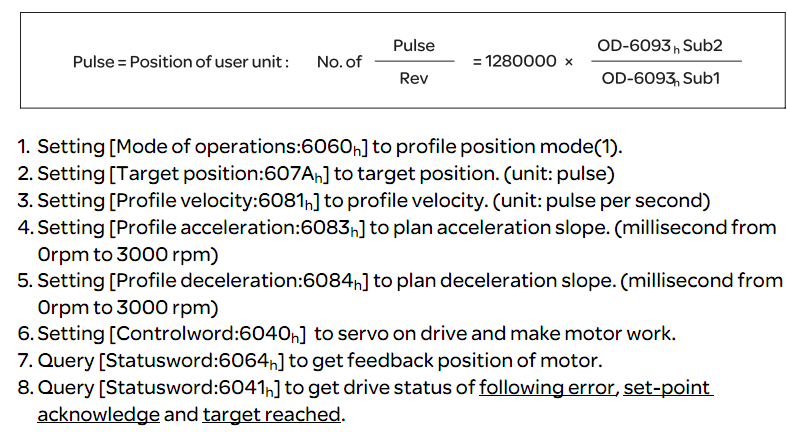

1、選擇位置模式6060H為1，然后設定目標位置607AH,速度，加速度，減速度，寫控制字。

寫控制字6040H，狀態返回6041H.

0                 250H

6                 231H

7                 233H

F                 637H

1F                2237H    伺服在執行中。



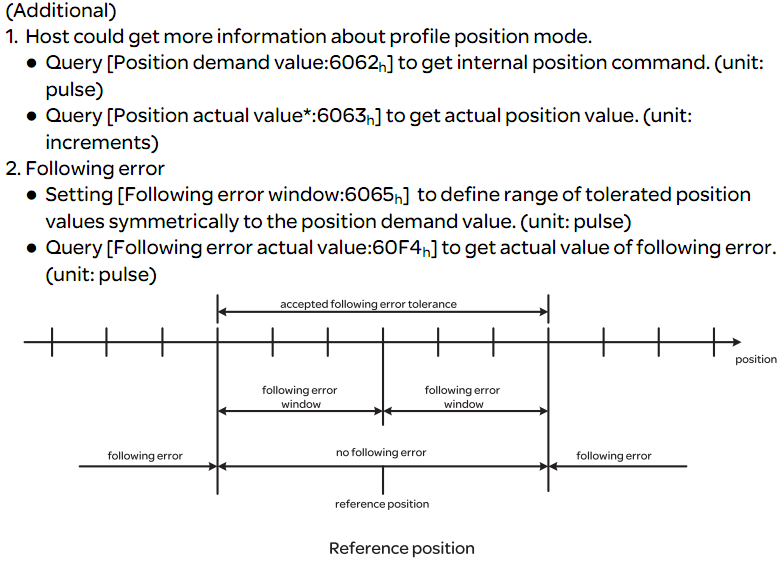

附加信息：



設定參數

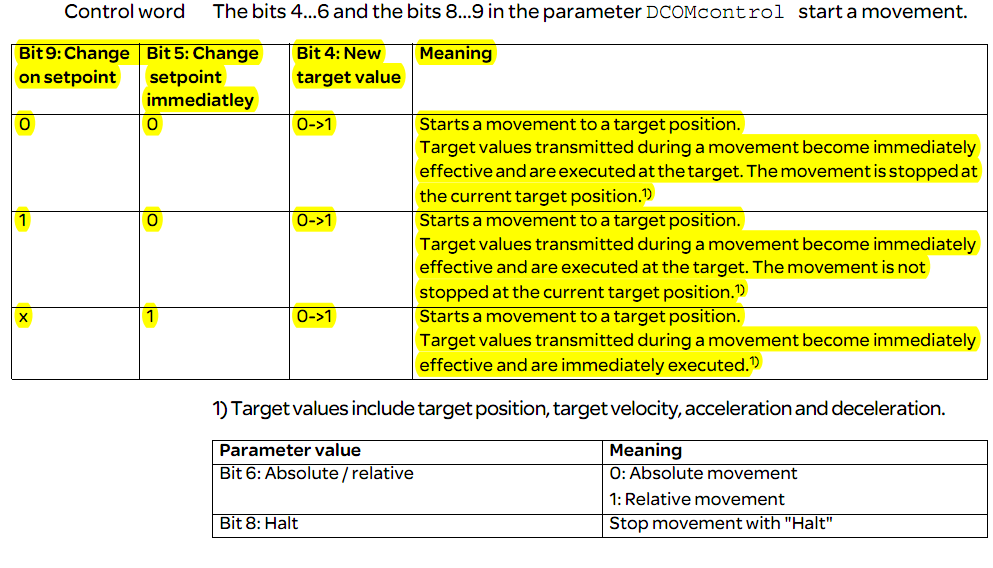

控制字的定義：

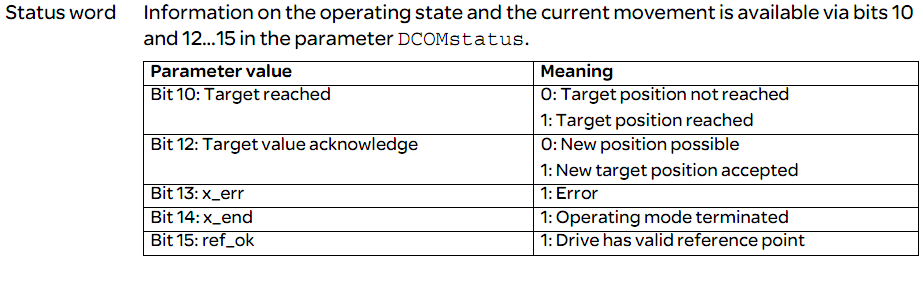

狀態字：
