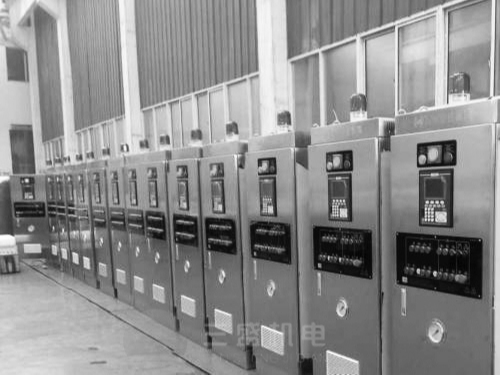

很多人不知道三盛機電除了電氣控制系統及各種電氣產品外也可為客戶提供電氣控制柜的設計與服務，那么今天就讓大家在三盛機電小編的帶領下，一起解讀下電氣控制柜的執行標準與設計要求。

       電氣控制柜的標準簡稱：GGD。標準電氣控制柜一般執行如下標準：《GB50054-1995》低壓電器設計規范、《GB50055-1993》通用用電設備設計規范、《GB50303-2002》工業自動化儀表工程施工設計規范、《GB7251-97》低壓成套開關設備的控制設備、《GB50171-97》電器裝置安裝工程盤、柜及二次回路接線施工及驗收規范》。大部分客戶的電控柜都不標準，因為客戶做項目時要根據實際情況來決定做多大的柜子。另外值得一提的是電氣控制柜不可空間太大，否則不實用。

       電氣控制柜的設計要求比較嚴格，一般低壓電控柜二次線路，電壓線路配線截面積1.5平方，電流回路截面積2.5平方，電流回路指，電流互感器，電流表，功率因數表的電流信號線，互感式電度表的電流信號線，等等，流過的電流大小為5安培 。另外動力線就黃綠紅，零線藍色或淡藍色（有些是灰色。因為國際標準也區分是歐洲標準或是美國標準）。電路主線至少1.5平方毫米的黑線，控制線交流電壓1.0平方的紅線，直流電壓1.0平方的藍線，信號線顏色不做要求。

       電氣控制柜的執行標準與設計要求您了解了嗎？如您有電氣控制柜的設計需求也可聯系三盛機電量身定做！
