早期的塑管熔接設備受到不同管徑、形狀的影響，配方單一，容易受到種類的限制，對于不同管徑，形狀的熔接沒有良好的算法，使得工序反復，成本高昂，針對這些問題，三盛機電在塑管熔接設備電氣系統定制服務 方案中使用觸目屏腳本編程設計，配方可自由組合以增加配方數量，同時由三盛機電資深工程師所設計的“馬鞍面積算法”用以解決不同管徑和形狀的塑管熔接的問題，此外三盛機電還是頭一批在方案中加入了遠程監控系統的設計團隊，可以 對設備進行實時的數據采集并且上傳云端，還能夠?qū)Σ杉降臄?shù)據曲線精確的打印出來，并且設備中加裝GPS定位系統能夠?qū)崟r(shí)定位，并記錄位置，確保施工進程，現經由三盛機電塑管熔接設備電氣系統定制服務 改進的設備現已出口國外，并獲得一致好評。

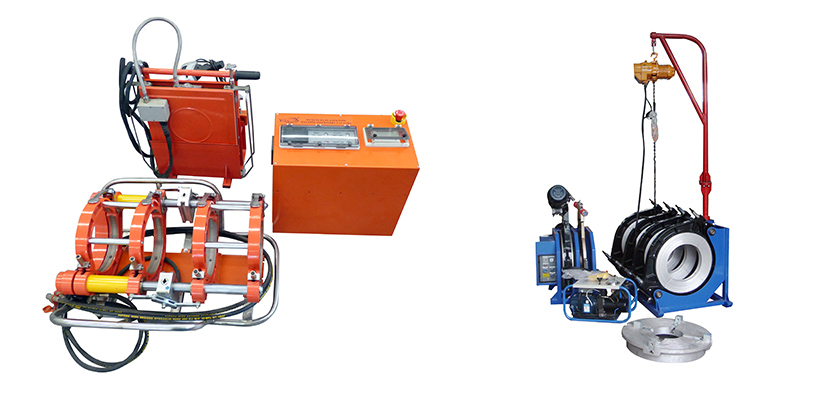

一家塑管熔接設備廠通過介紹找到我公司，希望能為該廠熔接設備提供電氣系統定制服務。經初步溝通，了解到該熔接設備，主要用于石油，天然氣，自來水等管道的連接。除正常的熔接功能外，還需要記錄每個熔接過程的溫度 、壓力、時間、熔接地點的 GPS 信息 、 操作員編號，時間日期等數據并實時保存在控制系統中，自動上傳到計算機進行保存和監控。施工現場同時需要實時打印熔接完成后記錄的數據，曲線。經歸納需要定制的電氣系統存在以下難點 :

1. 該設備熔接時采用的壓力，溫度，時間等數據禁止現場手工輸入，而是根據熔接規范要求事先錄入到控制系統的配方中，熔接時從數百個配方中調用特定的配方?？蛻粝Ｍㄟ^在觸摸屏上選擇：管件類型，熔接標準，管材直徑，SDR，焊接角度來自動鎖定配方。

2. 馬鞍型管件焊接時需要用到一個復雜的積分公式，需要由PLC來實現。

3. 戶外施工的機型要求體積小，防護強，能通過USB口導出數據，還能接微型打印機和GPS 定位模塊。

以上這幾點都相當有難度，該項目后由我司經驗豐富的徐工來跟進。徐工與施耐德觸摸屏工程師杜工反復溝通后，確定這些難點均可實現。 1.利用施耐德觸摸屏內部的腳本功能呢，編寫配方管理軟件，可實現自動鎖定配方功能。 2. 馬鞍型管件焊接時需要用的積分公式通過公司熟悉的大學教授轉換成級數函數，PLC能處理。 3. 施耐德的小型顯示控制一體機HMISCUxB5系列廣泛應用于車輛等戶外場合，顯示屏和主機分體設計，觸摸顯示部分有IP65的防護能力，該機型有一個串行通訊口，一個以太網口，一個USB 口，若干輸入輸出點，正好滿足客戶要求。

難點攻克后我三盛機電的資深工程師徐工到該塑管熔接設備廠進行實地考察，觀察了解設備細節，與相關設計人員反復交流，敲定了控制工藝和用戶界面。一周后將電氣原理圖發給該熔接設備廠，廠方開始準備電氣柜的制作，徐工則開始初步的編程工作。一個月后，徐工再次來到該塑管熔接設備廠，開始了調試工作。

經過廠內緊張和反復的調試、驗證和修改，新的熔接設備趕上了在越南的展覽會，并在展會上接到了訂單來自韓國的訂單！

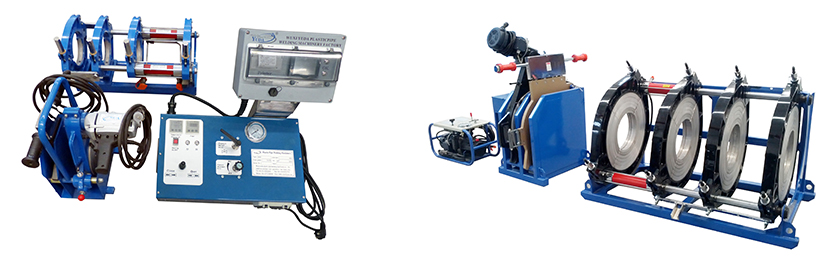

韓國客戶對打印的溫度曲線提出了改進要求，我司的徐工和施耐德電氣的杜工積極配合，在短期內對實現了客戶改進的需求，完成了整套的塑管熔接設備電氣系統定制服務。目前該系列的熔接設備機械設備已出口到多個國家和地區，取得了很好的經濟效益。
