1）元件和連接線在電路圖中的表示

       電氣裝置主要由電氣元件和連接線構成，因此，無論是說明電氣工作的原理電路圖，表示供電關系的電氣系統圖，還是表明安裝位置和接線關系的平面圖和接線圖等，都是以電氣元件和連接線作為描述的主要內容。對元件和連接線表示方法的不同，便構成了電氣圖的多樣性。

       ①連接線在電路圖中的三種描述方法：多線表示法、單線表示法和混合表示法。每根連接線或?qū)Ь€各用一條圖線表示的方法，稱為多線表示法；兩根或兩根以上的連接線只用一條圖線表示的方法，稱為單線表示法；在同一圖中，單線和多線同時使用的方法稱為混合表示法多線表示法，描述電路工作原理比較清楚，但圖線太多；單線表示法，圖面簡單，但對某些部分描述得不夠詳細；混合表示法，兼有二者的優點，在許多情況下被采用。

        ②表示連接線去向的兩種方法：在接線圖中，以及某些電  路圖中，通常要表示出連接線的去向，即連接線的兩端各引向何處。表示連接線去向一般有連續線表示法和中斷線表示法。表示兩接線端子(或連接點)之間連接線或?qū)Ь€的線條是連續的方法，稱為連續線表示法；表示兩接線端子或連接點之間連接線或?qū)Ь€的線條是中斷的方法，稱為中斷線表示法。

       ③電路圖中，對有直接電聯系的交叉導線連接點，要用小黑圓點表示，無直接電聯系的交叉導線連接點則不畫小黑圓點.

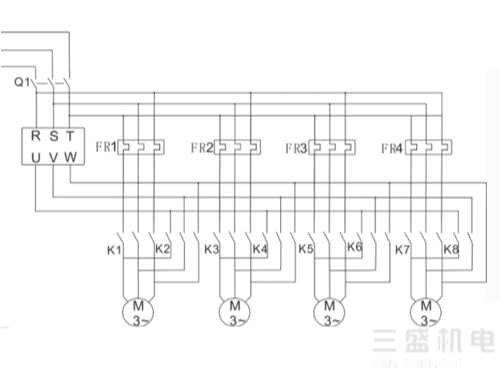

       ④電氣元件在電路圖中的三種表示方法：集中表示法、半集中表示法、分開表示法。集中表示法是把一個元件各組成部分的圖形符號繪制成一起的方法。例如，交流接觸器線圈的主觸頭和輔助觸點，熱繼電器的熱元件和觸點集中繪制在一起。分開表示法是把一個元件的各組成部分分開布置，例如，接觸器KM的驅動線圈、主觸頭、輔助觸點，熱繼電器K的熱元件、觸點，分別畫在不同電路中，用同一個符號KM或FR將各部分聯系起來。半集中表示法是介于集中表示法和分開表示法的一種表示法。其特點是把某些電氣元件的某些部分的圖形符號分開繪制在電路上，并用機械連接符號即虛線來表示它們之間的關系。這樣表示可減少電路連線的往返和交叉，便于識圖，畫面清晰美觀。

       2）圖幅分區和元件在圖上位置的表示方法

       為了確定圖上內容(如圖形等)的位置及其用途，以便于檢修和方便閱讀原理圖，一些幅面較大、內容復雜的電氣圖進行分區。圖幅分區的方法是將圖紙相互垂直的兩邊各自加以等分。分區數為偶數。每一分區的長度為25～75mm。每個分區內豎邊方向用大寫拉丁字母編號，橫邊方向用阿拉伯?dāng)?shù)字編號。圖幅分區后，相當于建立了一個坐標，分區代號用該區域的字母和數字表示，如B3、C4，也可用行(如A、B)或列表示。

       3）注釋

       當含義不便于用圖示形式表達清楚時，可在圖上采用注釋。注釋可采用兩種方式：一是直接放在所要說明的對象附近；二是加標記，將注釋放在圖面上的其他適當位置。當圖中出現多個注釋時，應把這些注釋按編號順序放在圖紙邊框附近。如果是多張圖紙，一般性注釋放在第一張圖上，其他注釋則放在其內容相關的圖上。注釋可采用文字、圖形、表格等可以對其對象附加說明清楚的各種可能的形式。

       4）技術數據的表示方法

       當需要在電氣工程圖上表示出元件的技術數據時，通常采用的方法有，標注在圖形符號旁、標注在圖形符內、以表格的形式給出。

       5）電原理圖中元、器件狀態的規定

       ①繼電器、接觸器在非激勵的狀態，即其線圈未通電的狀態。
