在生產、生活的實際中,用戶用水的多少是經常變動的,因此供水不足或供水過剩的情況時有發生。而用水和供水之間的不平衡集中反映在供水的壓力上,即用水多而供水少,則壓力低;用水少而供水多,則壓力大。保持供水壓力的恒定,可使供水和用水之間保持平衡,即用水多時供水也多,用水少時供水也少,從而提高了供水的質量。

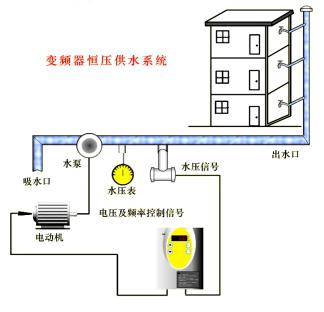

圖3-1 住宅區恒壓供水示意圖
恒壓供水是指在供水網中用水量發生變化時,出水口壓力保持不變的供水方式。供水網系出口壓力值是根據用戶需求確定的。傳統的恒壓供水方式是采用水塔、高位水箱、氣壓罐等設施實現的。隨著變頻調速技術的日益成熟和廣泛的應用,利用內部包含用PID調節器、單片機、PLC等器件有機結合的供水用變頻器構成控制系統,調節水泵輸出流量,以實現恒壓供水。變頻器恒壓供水,如上圖3-1所示。

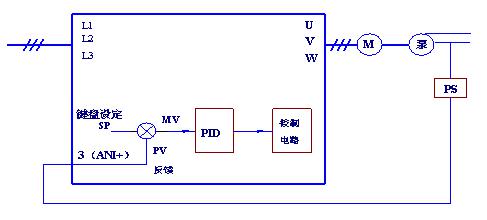

利用變頻器內部的PID調節功能,如圖3-2,目標信號SP是一個與壓力的控制目標相對應的值,通常用百分?jǐn)?shù)表示。反饋信號PV是壓力變送器PS反饋回來的信號,該信號是一個反映實際壓力的信號。SP和PV兩者是相減的,其合成信號MV=(SP-PV),經過PID調節處理后得到頻率給定信號,決定變頻器的輸出頻率f。當用水流量減小時,供水能力QG>用水流量QU,則供水壓力上升,PV↑,合成信號(SP-PV)↓,變頻器輸出頻率f↓,電動機轉速n↓,供水能力QG↓直至壓力大小回復到目標值,供水能力與用水流量重新平衡(QG=QU)時為止;反之,當用水流量增加,使QG
2、“一拖多”恒壓供水
實際應用中,單臺水泵供水一般不能滿足用水要求,常用多泵單變頻恒壓供水。即是“一拖多”控制方案,這種多臺泵調速的方式,系統通過計算判定目前是否已達到設定壓力,決定是否增加(投入)或減少(撤出)水泵。即當一臺水泵工作頻率達到Z高頻率時,若管網水壓仍達不到預設水壓,則將此臺泵切換到工頻運行,變頻器將自動起動第二臺水泵,控制其變頻運行。此后,如壓力仍然達不到要求,則將該泵又切換至工頻,變頻器起動第三臺泵,直到滿足設定壓力要求為止(可控制至多6臺水泵)。反之,若管網水壓大于預設水壓,控制器控制變頻器頻率降低,使變頻泵轉速降低,當頻率低于下限時自動切掉一臺工頻泵或此變頻泵,始終使管網水壓保持恒定。
由于“一拖多”變頻恒壓供水系統需要涉及壓力PID控制、工頻和變頻的邏輯切換、輪換控制、巡檢控制等功能,所以需要由相應的程序控制來實現。目前流行的“一拖多”變頻供水系統主要由以下3種方式: 1)微機控制變頻恒壓供水系統

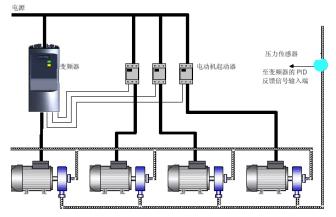

此系統以多臺水泵并聯供水,系統設定一個恒定的壓力值,當用水量變化而產生管網壓力的變化時,通過遠傳壓力表,將管網壓力反饋給PI控制器,通過PI控制器調整變頻器的輸出頻率,調節泵的轉速以保持恒壓供水;如不能滿足供水要求時,則變頻器將控制多臺變頻泵和工頻泵的起停而達到恒壓變量供水。微機控制變頻恒壓供水系統如圖3-3所示。
2)PLC控制變頻恒壓供水系統
PLC控制的恒壓變頻供水系統與微機控制器類似,所不同的是PLC除了完成供水控制外,還可以完成其他的特殊功能,具有更大的靈活性。
3)供水用變頻器供水系統
采用供水用的變頻器,不需另外配置供水系統的控制,就可完成對由2~6臺水泵組成的供水系統的控制,使用相當方便;供水用變頻器=普通變頻器+PLC,是集供水控制和供水管理一體化的系統,其內置供水用PID調節器,只需加一只壓力傳感器,即可方便地組成供水閉環控制系統,傳感器反饋的水壓信號直接送入變頻器自帶的PID調節器輸入口,而壓力設定既可以使用變頻器的鍵盤設定,也可以采用一只電位器以模擬量的形式送入;這些產品將PID調節器及簡易的可編程序控制器的功能都綜合進變頻器內,形成了帶有各種應用宏的供水用變頻器,由于PID運算在變頻器內部,這就省去了對可編程序控制器存儲容量的要求和對PID算法的編程,而且PID參數的在線調試非常容易,這不僅降低了生產成本,而且大大提高了生產效率。
變頻器供水用變頻器框圖如圖3-4所示。
二、確定控制方案
由于我院實驗室中的變頻器為通用型,沒有多泵切換功能,故我們采用PLC控制變頻恒壓供水系統。
在加泵過程中,變頻器驅動電動機達到額定轉速時,變頻器內部輸出繼電器動作,作為一個控制信號將電動機切換到工頻電網直接供電運行,而變頻器再去啟動其他的電動機。以達到電動機軟啟動和節能的目的,切換過程由PLC控制實現。減泵時,則由PLC控制直接停止工頻運行的電動機。采用“啟先?!狈绞?。
以電動機M1為例,先將KM2閉合,M1由變頻器恒流啟動,當電動機到達50Hz同步轉速時,變頻器內部輸出繼電器動作,送出一個開關信號給PLC,由PLC控制KM2斷開,KM1吸合,電動機M1轉由電網供電。以此類推。變頻器繼續啟動其他電動機。如果某臺電動機需要調速,則可安排到后面啟動,不再切換至電網供電,而由變頻器驅動調速。
在本系統的切換中,對變頻器的保護是切換控制可靠運行的關鍵。系統中可采用硬件和軟件的雙重連鎖保護。啟動過程中,必須保證每臺電動機由零功率開始升速。為減少電流沖擊,必須在達到50Hz時才可切換至電網。KM2斷開前,必須先保證變頻器沒有輸出,KM2斷開后,才能閉合KM1,KM1和KM2不可同時閉合。PLC控制程序必須有軟件連鎖。
變頻器有兩個模擬輸入端AI1和AI2,可讓一個模擬輸入端用作反饋信號輸入,另一個模擬輸入端用作給定PID的目標值,這樣使得PID的目標值能平滑地隨意設定,操作很方便。模擬輸入端AI2接入反饋信號0~10V,同時也把反饋信號送給PLC的模擬輸入端;給定的PID目標值由AI1端通過PLC的模擬輸出輸給定。
觸摸屏直接與PLC進行點對點連接,通過觸摸屏能直接給PLC啟/停控制名令以及給變頻器提供PID的目標值,同時能直接顯示網管的壓力值。
