電路圖是采用國家規定的圖形符號和文字符號并按工作順序排列，詳細表示電路、設備或成套裝置的全部基本組成和連接關系，而不考慮其實際位置的一種簡圖。通常來講電氣控制電路圖通常由主電路和輔助電路兩部分組成。

       主電路(也稱動力電路)是通過強電流的電路，輔助電路是通過弱電流的電路。主電路包括電源電路、受電的動力裝置及其控制、保護電器支路等，是由電源開關、電動機、熔斷器、接觸器主觸頭、熱繼電器熱元件等組成。而輔助電路一般是生產機械設備的輔助電路，包括控制電路、照明電路和信號電路等，是由各類接觸器、繼電器的線圈及其輔助觸點，接鈕、限位開關的觸點及照明信號燈等組成。

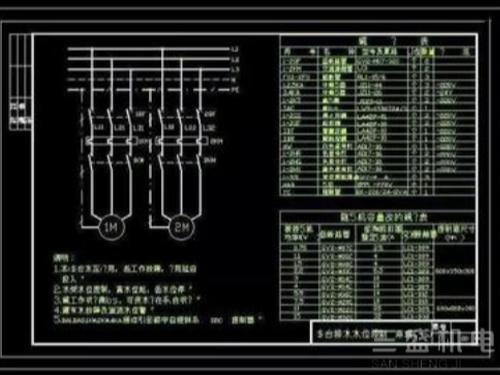

       在電路圖上，主電路、控制電路、照明電路和信號電路應按功能分開繪制。一般將主電路畫在圖紙的左側，控制電路、照明電路和信號電路畫在圖紙的右側。主電路的電源電路畫成水平線，相序L1、L2、L3自上而下排列，中性線N和保護地PE依次畫在相線下面。主電路，即每個受電的負載(即動力裝置，如電動機)及控制電器(如接觸器主觸頭)、保護電路支路(如熔斷器，熱繼電器熱元件)等，應垂直電源電路畫出。

       控制電路和信號電路應垂直畫在一條水平電源線和水平中性線N之間、兩條或幾條水平電源線之間。電器的線圈、信號燈等耗能元件直接連接在下方水平電源線上或N水平線上，而控制觸點連接在上方水平電源線與耗電元件之間。
