做工控的都知道做項目程序中麻煩的不是邏輯，也不是運算而是通訊，簡單的通訊有點經驗的工程師都會做，但當同時多臺設備進行通訊，甚至是多臺不同品牌的設備進行通訊的過程中，往往會因為產品設定，質量，工作環境等等因素造成無法通訊或者通訊受到干擾，今天三盛機電小編就和大家一起分享一下TM218 PLC如何與多臺變頻器進行通訊。

案列：

施耐德TM218PLC通過標準modbus RTU協議同時與8臺某國產品牌變頻器通訊。

問題：

在通訊的過程中發現同時通訊6臺時都完全正常，增加到7臺有時正常有時會全部掉線，而增加到第8臺時則全部掉線，可想而知，若是連接更多的變頻器則在當前狀態下不可能實現。

解決方案：

一、過程：

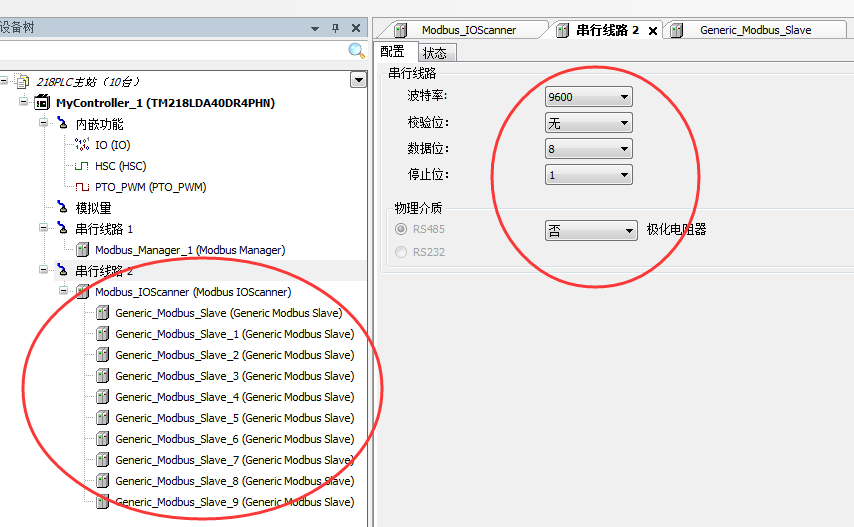

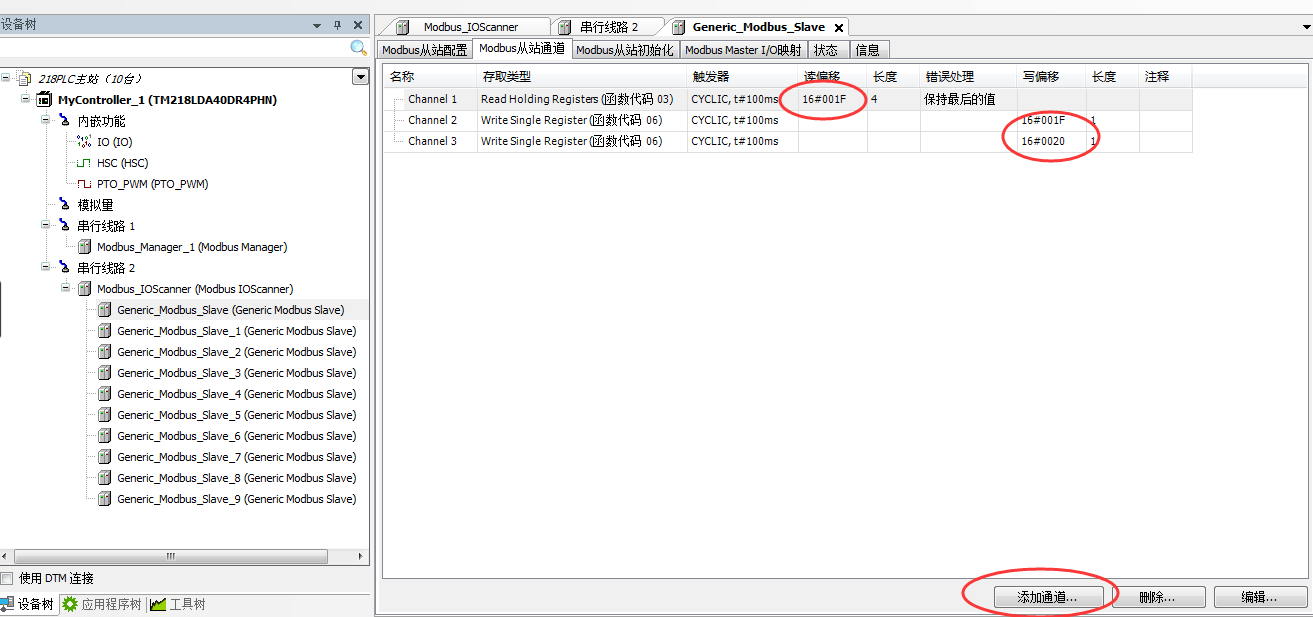

1、通過施耐德TM218PLC內部的Modbus_IOScanner通訊總線進行通訊。優點是配置方便，省掉繁雜的編程過程，減少出錯率，僅僅是配置一下通訊參數即可。包括：通訊從站地址，波特率，校驗碼，停止位以及需要讀寫的數據的通訊地址即可。

2、當配置完全部所需要的參數之后，將程序下載到TM218PLC，發現同時通訊6臺時都完全正常，增加到7臺有時正常有時會全部掉線，而增加到第8臺時則全部掉線。遇到此問題先就是要查找那些從站變頻器的通訊參數有沒有設置正確，地址有沒有發生沖突等等。查完之后，并沒有發現什么問題，但還是通訊不正常。這時候就需要檢查硬件線路有沒有問題，包括通訊線的使用有沒有用雙絞線帶屏蔽，公共端有沒有接好，屏蔽有沒有處理好，地線有沒有接等，甚至是有沒有加裝終端電阻，建議終端電阻的規格為120歐姆。當做好以上步驟后，發現效果微乎其微，并沒有解決根本問題，所以還需要另尋它法。

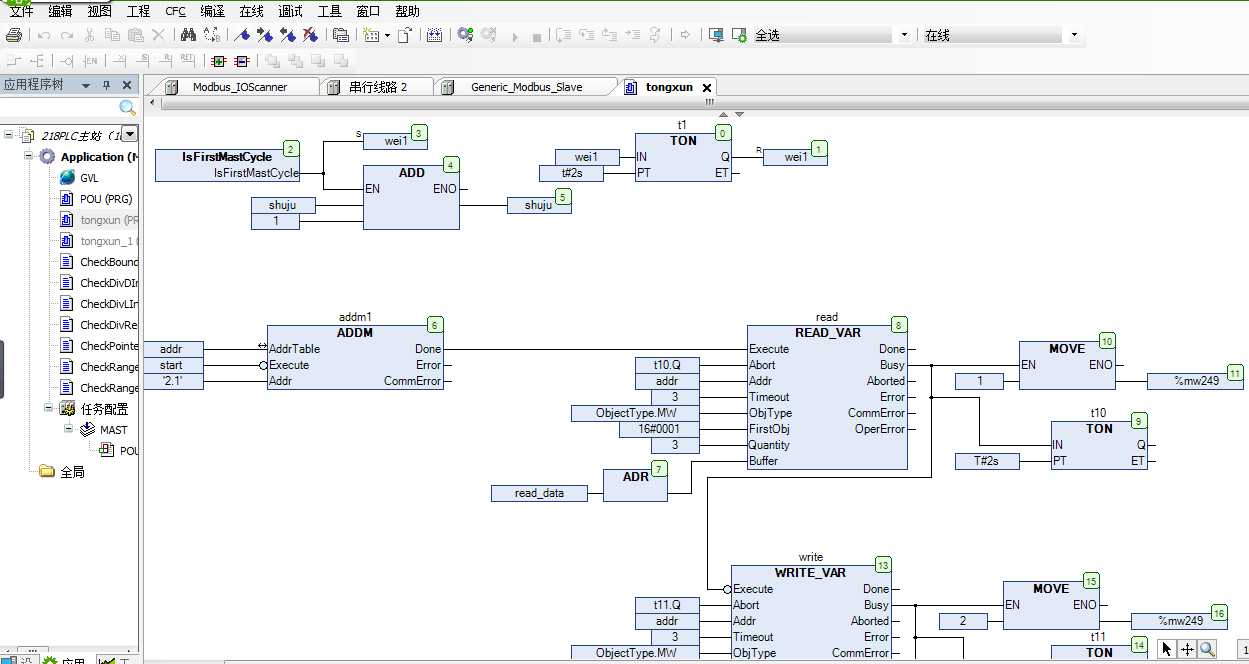

3、此時，又嘗試了傳統方法，編寫通訊程序進行通訊，如圖3。此處不多贅述，現象和前一種方法并沒有什么區別，所以此處應該要查找系統兼容性問題。

4、結果找了一臺信號放大器，并且具有隔離功能，將其串入到通訊線路之中，結果發現所有的設備都通訊正常了。

二、結果：

該型號國產變頻器在電路設計方面的質量標準可能未達到國際標準，通過使用信號放大并具有隔離功能的設備可以實現該系統的正常通訊。

結論：

在通訊過程中，尤其是多臺從站與主站進行通訊時，若發現如本篇文章所述類似問題時，在保證通訊線路的有效性情況下，建議使用信號放大并具有隔離功能的設備進行處理，可以增加系統的通訊可靠性。
