隨著科技的發展，各行各業大量使用智能設備越來越普及。在工業控制領域，使用較多的控制設備要數可編程控制器（PLC）了，在對各種品牌的PLC的使用過程中，三盛機電小編發現，不同品牌，不同廠商的PLC的工作控制模式，調試方式有很大的不同，只有正確理解了才能順利編制和調試好相應的設備或機械，流水線等，現在三盛機電小編就目前市面上使用比較廣泛的幾種小型PLC進行一些基本的探討和比較。

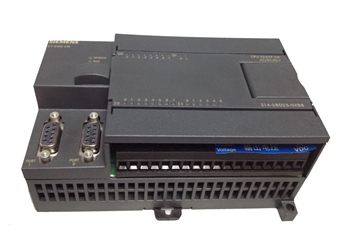

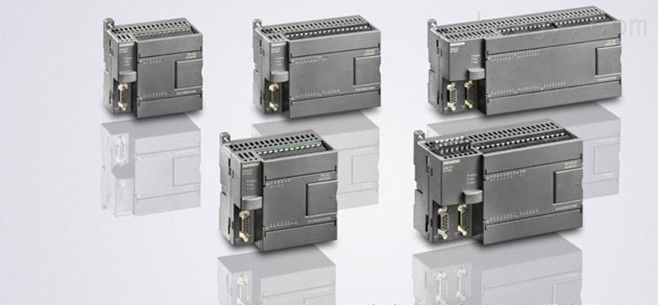

西門子的S-200系列小型PLC，它結構簡單，功能強大，性能可靠，價格適宜，在中國市場上得到了非常大的推廣和使用。它的工作模式和其他大部分廠商的PLC有很大的不同：硬件上有一個3位的模式控制開關，分為RUN，STOP和TERM，模式開關打到RUN，即PLC進入運行模式，啟動程序的執行；打到STOP，即PLC進入停止模式，停止程序的執行；如果打到TERM模式，PLC保持當前狀態不變，即保持原來的RUN或STOP狀態。

當電源狀態發生變化，如果原來模式開關在STOP或TERM位置，當電源恢復時，PLC自動進入STOP模式；如果模式開關是在RUN位置，當電源恢復時，PLC自動進入RUN模式。該模式起什么作用呢，我分析是這樣的：有一類應用，電源恢復后，PLC不能馬上進入運行模式，而是由遠程控制軟件確定是否進入運行模式，并且不用到現場進行切換到運行狀態。該模式的使用使得該P(yáng)LC可以適應更廣闊的應用。

S7-200系列PLC輸入程序時需在STOP模式下進行，當模式開關在RUN或TERM位置，并且狀態為運行狀態時，編程軟件將會提示你把PLC切換到停止模式（不需切換模式開關），點擊提示框中的“yes”按鈕即可把PLC切換到停止模式。

當程序下載完畢，想要運行程序，則必須把PLC切換到運行模式，這時PLC上的模式開關必須切換到或已經在RUN位置或TERM位置，如果在其中一個位置，則點擊編程軟件中工具條運行圖標或在命令菜單中選擇PLC->RUN，再在提示框中點擊“yes”按鈕即可。如果切換到RUN位置，PLC直接進入運行狀態，如果切換至TERM位置，則還需在軟件中進行切換。

S7-200系列PLC在高版本后支持RUN模式下編輯程序的功能，該功能可以在不停止設備運行的情況下，修正一些程序中小的BUG，不影響設備的正常運行，對于我們的調試是非常有幫助的，可以節約調試時間和成本等等。但該功能的使用必須非常謹慎，要確保不會造成嚴重的人身傷害和財產損失。具體要求和操作步驟請參見《S7-200 可編程序控制器系統手冊》的“硬件故障處理辦法及軟件調試工具”章節。本人請歷S7-200在線編程導致機器停止，差點導致重大財產損失的經過，事后回憶起當時情況，一身冷汗啊。所以在這再次強調，S7-200的在線編程功能要慎用，就是修改或添加的程序沒錯，在線下載后也有可能導致PLC的停機，從而導致事故或損失。

S7-200的工作模式就探討到這里，有什么需指正的，請聯系小編，下期三盛機電小編將和大家一起探討施耐德小型PLC的工作模式和調試要點，謝謝！
