產品類型

• 普通型SAK和雙層型DK

  普通型SAK是常用的端子，大部分產品都可以在國內生產，價格上有優勢。額定壓接導線截面從2.5mm2 至95 mm2?？梢园惭b在DIN 35mm或32mm導軌上。雙層型DK，顧名思義就是可以在一個端子塊上有兩層端子，這在Weidmüller端子系列中是很常見的產品。主要有DK4Q/35、DK4QV/35。

• 螺栓型接線端子 SAKG

  作為大電流接線端子，額定接線截面6---240 mm2的導線。SAKG系列螺栓型接線端子，有以下幾種聯線方式：OT端頭聯接方式，這種聯線方式又分為導電片不帶螺紋孔，需要一只螺母;導電片帶螺紋孔，不需要螺母;壓線框連接方式只需對導線進行絕緣剝皮，不需要做其他處理。

• 接地型 EK

  接地保護用端子，黃綠色標，同時可用作端子排固定器。可聯接 2.5---70 mm2的導線，型號從EK 2.5到 EK 70。有相應的產品型號可以安裝在35 mm導軌或32mm導軌上。

• 開關型SAKR

  回路開斷測試用端子。

• 熔斷器型ASK和SAKS

  回路過流保護用端子，額定電流從0.1A…6.3A，有相應的產品型號可以安裝在35 mm導軌或32mm導軌上。其中ASK1 LD EN 帶有發光二極管。

• AKZ系列小型接線座

  外形尺寸小，節約安裝空間。

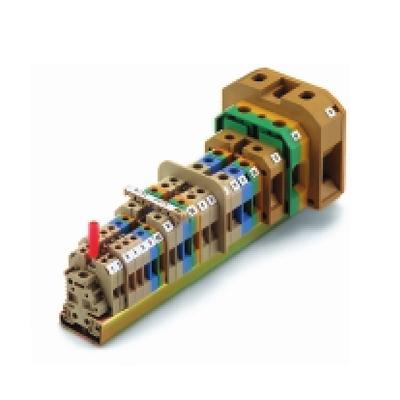

新型SAK系列接線端子

魏德米勒SAK系列接線端子經過60多年的市場考驗，SAK也成為了可靠聯接及產品種類豐富的代名詞。SAK系列是幫助電氣領域獲得技術突破的接線端子系列。新型SAK系列正是在這一經驗系列的基礎上進行產品優化和技術的突破的情況下應用而生的，滿足了聯接技術市場對產品不斷升級的需求。

新型SAK系列接線端子采用改型的PA66材料，具有V0阻燃等級和120度的高工作溫度，經典的壓線框接線技術保證了可靠的聯接及很高的壓緊力。產品的尺寸也在不降低相關電氣技術參數的基礎上進行了縮小，使得產品可以在更緊湊的空間里得到應用。

產品特點

• -01-電氣功能和機械功能相分離

  ● 硬化的鋼質的壓線框可以保證很高的拔出力

  ● 銅導電片可以保證很低的電壓降，銅表面鍍錫可以保證較低的接觸阻抗

• -02-接觸可靠

  ● 帶內置的凸點可以防止螺釘從端子中掉落

  ● 壓線框的擋線舌可以防止不正確的導線插入

• -03-使用安全

  ● 由于溫度造成的導線直徑改變由壓線框本身的彈性作用來抵消

  ● 具有免維護功能，無需再次擰緊螺釘

  ● 所有接線技術中壓接力高

• -04-絕緣剝皮長度

  所有Weidmuller產品均給出以mm為單位的絕緣剝皮長度。應遵守該長度，以保證足夠的爬電距離和電氣間隙。擋板接線座組的最后一只接線座敞開的一面要用擋板封閉，最后用固定器固定起來。隔板根據工作電壓的大小，需在相鄰的聯絡組件之間使用隔板，以保證足夠的爬電距離和電氣間隙。
