今天，三盛機電來向大家講一講英威騰GD350變頻器如何不插卡，實現對異步電機的閉環控制。

英威騰GD350變頻器支持脈沖計數功能，通過從HDI高速脈沖端口輸入計數脈沖，當實際計數值大于等于設定計數值時，數字量輸出端子將可以輸出計數值到達脈沖信號，對應實際計數值自動清零。下面就和大家來詳細介紹一下異步電機閉環矢量調試步驟。

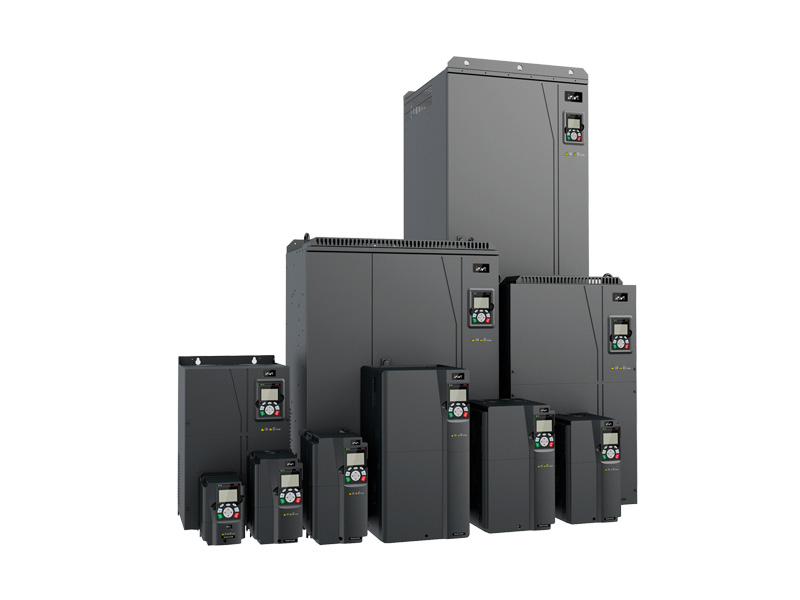

英威騰GD350變頻器

異步電機閉環矢量調試步驟

(1)通過鍵盤恢復出廠參數設置

(2)設置P00.03，P00.04，及P02 組電機銘牌參數

(3)電機參數自學習

通過鍵盤進行旋轉參數自學習或靜止參數自學習，如果電機與負載可以脫開，則可以進行旋轉參數自學習，否則進行靜止參數自學習，自學習得到的參數，自動保存在P02組電機參數中。

(4)驗證編碼器是否安裝及設置正確

a)編碼器方向確定及參數設置

設置編碼器線數P20.01，設置P00.00=2，P00.10=20Hz；

設置P05.00 HDI輸入類型選擇=0X00：HDIA ， HDIB為高速脈沖輸入；

設置P05.38 HDIA高速脈沖輸入功能選擇=2：編碼器輸入；

設置P05.44 HDIB高速脈沖輸入功能選擇=2：編碼器輸入；

設置P20.15測速方式選擇=1：本機，通過HDIA ， HDIB實現，只支持增量式24v編碼器。

運行變頻器，此時電機旋轉為20Hz，觀察P18.00的測速值是否正確 ，如果測速值為負，則表明編碼器方向反向了，設置P20.02=1即可 。如果測速值偏差較大，則表明P20.01 設置錯誤。觀察P18.02(編碼器Z脈沖計數值 ) 是否波動，如果波動，表明編碼器有干擾或者P20.01設置錯誤，請檢查接線及屏蔽層

b)Z脈沖方向確定

設置P0.10=20Hz，P00.13(運行方向設定 )，分別設置正，反轉觀察 P18.02的差值應小于5 ，

如果通過設置P20.02的Z脈沖反向功能仍不能解決，則掉電將編碼器A 、B相對調，再觀察 P18.02的值正反轉相差多大。 Z 脈沖方向只對采用Z脈沖進行主軸定位時的正反轉定位精度有一定的影響。

(5)閉環矢量試運行

設置P00.00=3，進行閉環矢量控制，調整P00.10及P03 組速度環及電流環 PI參數，使之在整個范圍內運行平穩。

以上就是英威騰GD350變頻器不插卡實現對異步電機的閉環控制的操作步驟了，如果您有任何疑問，歡迎致電400-8286-328 或者聯系我們的在線客服哦~
