2019年初，無錫三盛機電收到了一份通知郵件，施耐德電氣TM2系列模塊產品預計在6月停產，伴隨著通知的是 一份《關于 TM2 及 OTB 系列模塊產品退市安排的通知》的手冊，旨在指導所有的客戶平穩升級。我公司根據該手冊進行TM2系列模塊升級時發現了一些問題，遂根據經驗整理出本文，希望其他客戶避開相同的問題，順利完成 TM2模塊的升級。

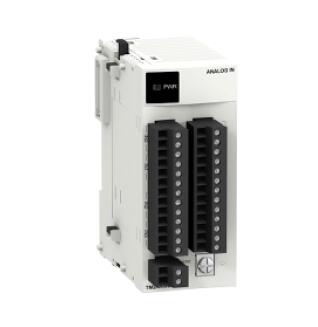

根據《關于 TM2 及 OTB 系列模塊產品退市安排的通知》的手冊， 有TM2的模擬量輸入模塊TM2ARI8LT，將由TM3TI8T進行替換。TM2ARI8LT是一個8路的PT100/PT1000熱電阻輸入模塊，精度為12位，有輸入數據溢出檢測和電線斷裂檢測； 而TM3TI8T是8路熱電偶、熱敏電阻和電阻器的輸入模塊，精度為16位（1位符號位），沒有電線斷裂檢測。從精度上看似乎是可以替代的，但輸入類型其實是不同的，無法替代，只能把PT100/PT1000熱電阻改為熱電偶才行，TM3TI8T可以支持的熱電偶類型有K,J,R,S,B,E,T,N,C,熱敏電阻有NTC，PTC,電阻器從100歐姆到32K歐姆，從它的規格上可以看出，無論選用哪一種，測溫精度均達不到TM2ARI8LT，所以其實這種替代是錯誤的。

而且就算降低測溫要求，把熱電阻改為了熱電偶，但必須采用絕緣型熱電偶（非接觸式），而市面上通用的都是接觸式熱電偶（沒有測溫溫差），兩種熱電偶外形一樣，在實際使用中易弄錯，一旦接錯，測量到的溫度值就是錯誤的，易釀成事故。

 替換為

我公司的一位客戶為替換TM2ARI8LT，訂購了TM3TI8T，在實際使用中遇到了上述問題，無錫三盛機電技術人員為其制定了詳細的替換方案。把TM3TI8T換成了TM3TI4，問題得以初步解決，但因?yàn)槟K的輸入路數減少，而實際輸入數超過4路，以及擴展模塊數的限制問題（7塊），然后把CPU模塊換成了帶2路模擬量的才解決了問題。

模塊替代其實就存在這樣的問題，在實際替換時必須要同時考慮使用的類型，考慮使用路數和擴展模塊數限制等，合理選擇CPU和擴展模塊，才能做好替換工作。TM3TI4模塊雖然比TM2ARI8LT模塊少了1倍的輸入路數，但它是帶熱電阻輸入的模擬量輸入模塊（TM3TM3模塊也可以，但只有2路輸入，加1路輸出）。

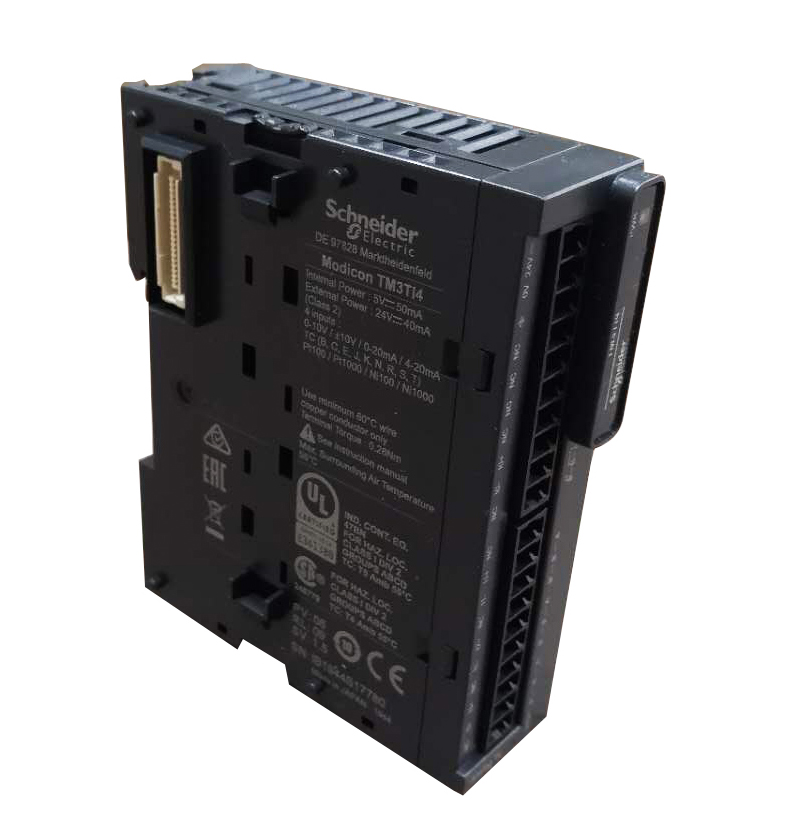

TM3TI4模塊是4路模擬量輸入模塊，它的輸入可以是電流（0-20mA，4-20mA），可以是電壓（0-10V，-10-+10V），可以是熱電偶（K,J,R,S,B,E,T,N,C），還可以是3線制的RTD（熱電阻，PT100，PT1000，NI100，NI1000）；因此可以認為它的輸入類型是非常豐富的，可以滿足工業控制的絕大部分要求；而它的精度為16位或15位+符號（65536個點），也是1個亮點，比TM2ARI8LT精度高的多（12位），而且輸入轉換速度快（TM2ARI8LT采樣持續時間是每通道320毫秒，而TM3TI4是100毫秒）；連接類型沒有變，還是有2種：可插拔螺釘端子塊（TM3TI4），可插拔卡簧端子塊（TM3TI4G），接線就不用改變，原來采用什么接線方式，替換還是采用原有接線方式。

其他規格不多講了，請參見它的說明書，這個TM3TI4模塊才真正是TM2模擬量輸入模塊的替代（路數滿足，擴展可以的情況下），并且本公司現有備貨，請有需求的客戶盡可能采用該類型模塊。

當然因?yàn)閺腡M2到TM3，軟件必須升級，這是無可奈何的事，也必須要注意的，不能直接拿來使用，程序要升級，要升級，要升級，重要的事說3遍，請親們務必放在心上，謝謝！

如您對施耐德TM2系列模塊替換成TM3模塊的注意事項有任何疑問，請聯系三盛機電在線客服獲取解答，感謝您對三盛機電一直以來的關注與支持！
