圖1

圖2

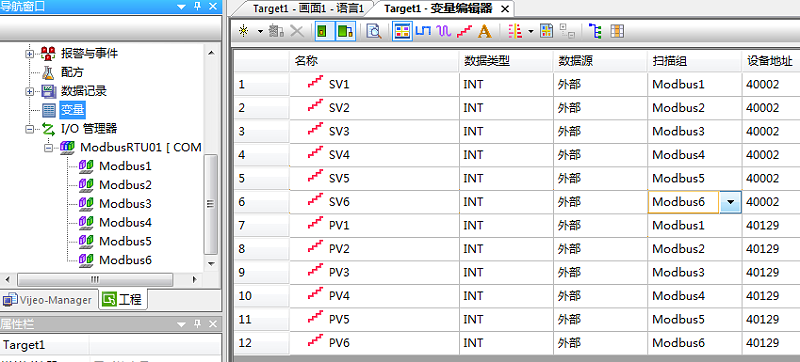

配置好通訊以后開始創建變量，這個變量的地址需要對應到RTC48溫控表上面的參數的Modbus通訊地址，SV（設定溫度）的Modbus地址為40002，PV（實時溫度）的Modbus地址為40129，同時，還要分別選擇對應的的掃描組，也就是前面創建的多個通訊設備，如圖3。

圖3

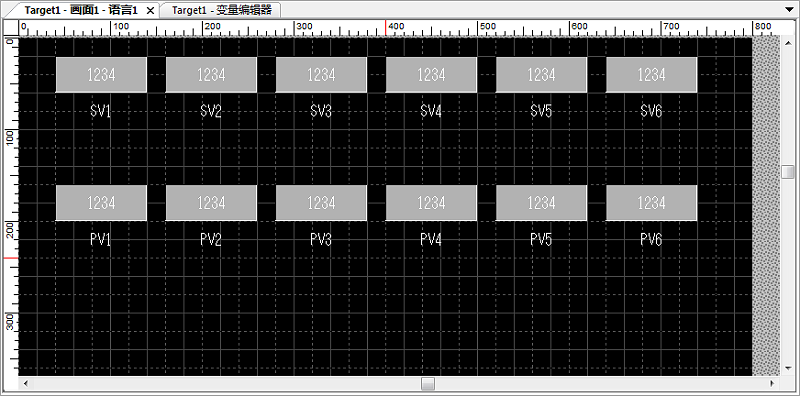

接下來開始做畫面，進行溫度的讀取和設定。只需要在畫面上面添加數值顯示元件，打開數值元件的屬性，在里面關聯上前面所創建的變量即可，如圖4，默認為只讀元件，需要設定溫度的只要在屬性里面勾選啟用輸入模式即可。

圖4
