在變頻器中，施耐德變頻器是屬于比較難修的機器，今天三盛機電為大家單例舉了3個施耐德變頻器常見的故障例子，希望能與各位共同學習探討。

故障實例1 上電后繼電器不吸合，面板顯示“NLP”，無法復位。

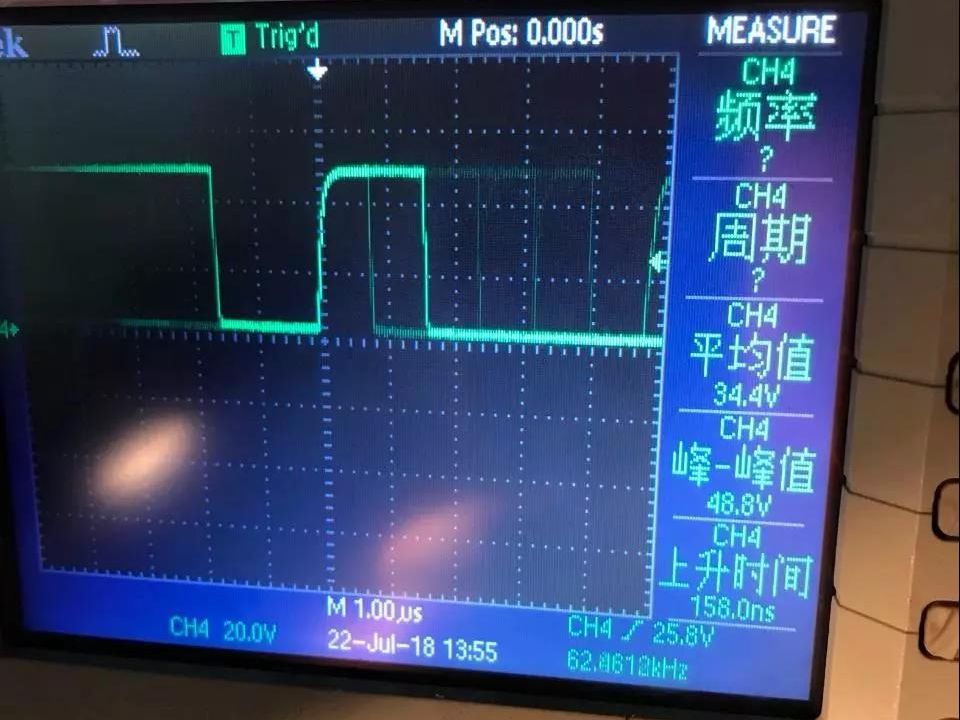

查看“NLP”意為無主電源故障，查看母線電壓和三相輸入電壓為無法測量。先在參數中屏蔽掉三相輸入檢測功能后仍然顯示“NLP”測量母線電壓檢測后的取樣電壓正常（2.96V），說明母線電壓檢測電路工作正常，隨即測量馬達控制板的3個通訊光耦工作狀態，發現光耦PC100的第6腳為高電平5V，說明此光耦工作狀態異常，測量IC105第2腳的電壓正常（1.3V）代換光耦PC100,故障排除。以下是馬達控制板通訊光耦在靜態狀態下的正常波形：

故障實例2：上電后顯示RDY（正常），一運行就報“SCF1”。

查看此代碼意為電機短路，于是脫開電機試機故障依舊，此故障應該和電流檢測電路有關，測量相關工作電壓沒有發現異常，本著先易后難的原則進行代換相關器件，經代換IC501（LM239）后故障排除。

故障實例3：上電后顯示“CFF”。

查看此故障代碼意為錯誤的設置，在故障修復措施說明中說可以進行恢復出廠設置試試，于是恢復出廠設置，恢復后CFF不報了，但是顯示“INF1”，查此代碼意為額定功率錯誤，難道是存儲器芯片中的數據丟失了？于是拷貝數據，故障排除。

上簡單例舉了3個施耐德變頻器常見的故障例子，在一般維修過程中，有的故障有效的辦法就是通過代換相關電路板進行判斷故障范圍，我們只能在維修過程中多分析故障機理，平時做好維修記錄，積累經驗。
