今天無錫三盛機電小編針對大家關心的施耐德變頻器的繼電器輸出的使用注意事項問題，特意找了相關資料用心撰寫了這篇文章來供大家參考，希望對大家有所幫助。
以施耐德ATV340/930變頻器為例，施耐德變頻器的繼電器輸出的負載能力，相對舊版手冊，在新版的英文安裝手冊上有如圖 1 所示更為具體的說明：

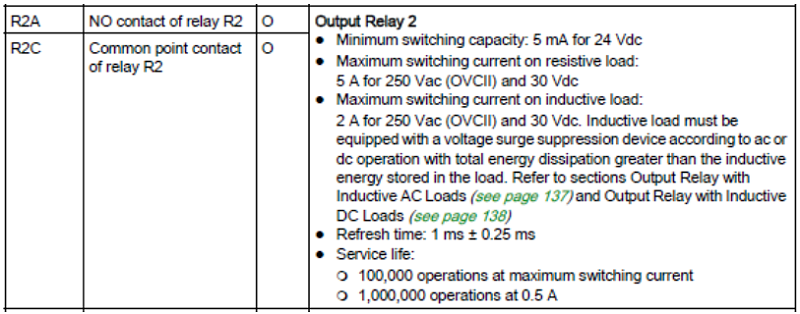

圖1 輸出繼電器 R2 的輸出特性
以邏輯輸出 R2 為例（R3 同），當其驅動感性負載時，其 250Vac 以下（典型如220V，110V，48V，36V 等）和 30Vdc 以下（典型如 24V）的通斷能力為 2A，刷新時間為 1ms 左右，壽命為 10 萬到 100 萬次取決于實際電流的大小。
值得注意的是，若將 R2 用于通斷感性負載線圈或直流線圈（如接觸器、電磁閥等），在 R2 釋放瞬間，感性負載的電流突然變?yōu)榱?，?R2 的動靜觸點之間產生會急劇的電壓從而拉 狐，其瞬間的熱量會導致觸點材料的局部高溫融化，如果動作比較頻繁或者累計次數過多將會造成觸點變形、動靜觸點間距減小、材料揮發在觸點周圍，造成觸點粘連，不能及時斷 開或誤通。如果用于起升機構制動接觸器的線圈控制，惡劣的情況下將會導致制動接觸器不能按照正確時序及時斷開造成溜鉤事故；或者在機構/機柜/變頻器遇到急劇震動的情況下，起升變頻器沒有使能的情況下制動接觸器意外誤通造成溜鉤事故。
因此三盛機電電氣工程師在此強調，請一定提醒用戶在進行設計電氣回路和實施時，為保證變頻器繼電器輸出觸點的使用壽命，以及避免由于制動控制鏈路的誤動作，必須在交流接觸 器或交流中繼的線圈上并聯 RC 浪涌抑制模塊，或者如果采用直流接觸器或直流中繼，在其線圈上并聯續流二極管，目的是避免急劇的弧壓及其危害。RC 浪涌抑制模塊或續流二極管都是標準附件，請?jiān)诮佑|器或中繼選型、采購、安裝時一并考慮。電氣設計示意圖見圖 2（摘自新版英文手冊），相對舊版的手冊，此圖增加了浪涌抑制模塊或續流二極管。

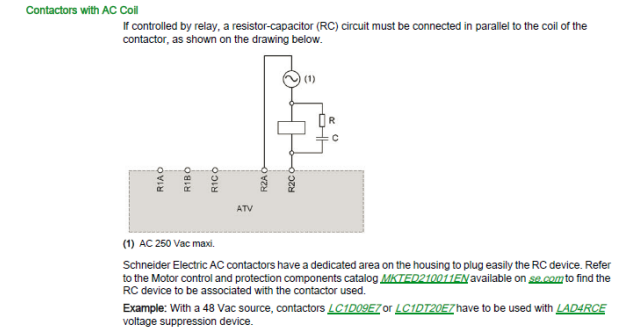

圖2-1 交流線圈并聯 RC 浪涌抑制模塊

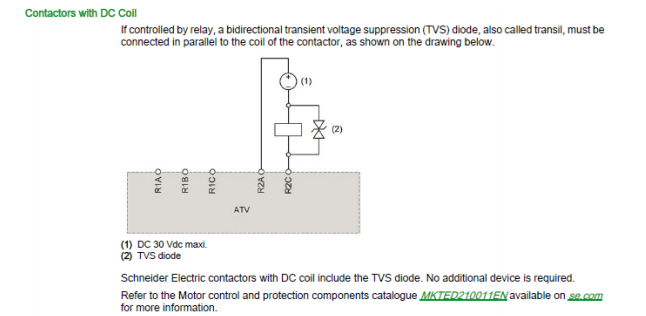

圖2-2 直流線圈并聯續流二極管
三盛機電電氣工程師提醒大家的另外一點是一定要保證強弱電信號分開。強電信號包括 24Vac 以上的交流電源、線圈控制、直流母線引線、制動電阻引線等；弱電信號包括直流數字、 模擬量輸入輸出，脈沖計數，PTO 輸出，編碼器信號，現場總線等。采取正確的電磁兼容性措施，保證控制系統的正常工作，避免次生危害的發生。
施耐德變頻器的繼電器輸出的使用注意事項今天就分享到這里了，無錫三盛機電作為施耐德電氣分銷商，不僅能為您提供一站式施耐德產品選型采購，還能為您提供技術支持、 維修等服務，聯系電話：400-8286-328。
