變頻器型號一般會反映變頻器的額定電壓，額定功率，負載要求（重載還是輕載型）。今天無錫三盛機電資深技術型銷售經理劉國偉以施耐德變頻器ATV61變頻器為例，帶大家了解一下施耐德變頻器型號含義及產品特點。

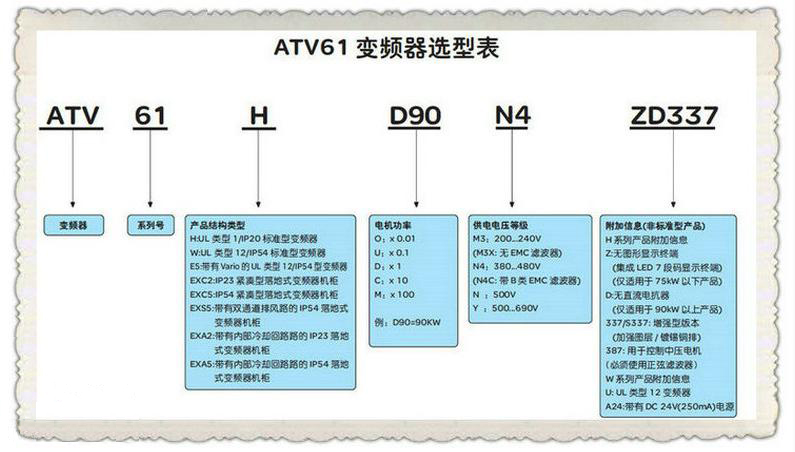

下面為施耐德ATV61系列中的ATV61 H D90 N4 ZD337變頻器的型號含義為大家做圖解
ATV（變頻器）：施耐德ATV系列變頻器
61（系列號）：產品為61系列，對應的還有32、312、71等系列
H(產品結構類型)：H代表UL類型1/ip20標準型變頻器
D90（電機功率）：D90為90KW
N4（供電電壓等級）：380v-480v
ZD337（附加信息）該產品為非標準產品，Z代表無圖形顯示終端，D代表無直流對抗器

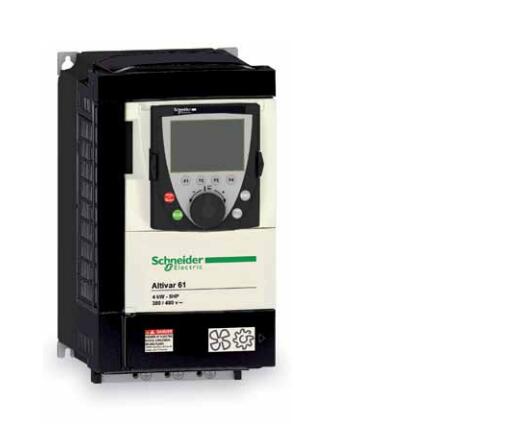

ATV61變頻器是用于功率范圍在0.75 kW至2400 kW三相異步電機的變頻器。它是針對工業和商業樓宇及基礎設施中*常見的流體管理應用而設計通過在提高用戶舒適度的同時優化能源消耗，ATV61可以提高設備性能，并降低樓宇運行成本。ATV61系列變頻器是專門為泵和風機度身定制，其獨創性值得信賴，持續不斷的改進，更大可能的滿足系統要求。

技術參數
●功率： 0.75 至 630kW
●電壓：三相 200/240V 380/480V
●過載能力：110 % . 120 % - 60 s
●ATV61圖形終端：標準文本，導航鍵
●內置 A 級或 B 級 EMC 濾波器
●內置 Modbus and CANopen
●多泵可編程卡：兼容 ATV38 以及新應用
●安全功能：安全斷電
●PowerSuite 軟件：配置,設定及保存或下載參數
●用于工業場合的通訊卡： Ethernet 、 FIPIO 、 Modus Plus 、DeviceNet 、 Interbus-S 、 Unitelway 以及用于建筑應用的 LonWorks 、BACnet 、 METASYS N2 and Apogee FLN 。

應用
ATV61變頻器集成有在工業或商業樓宇領域的多數應用中用以優化效率的高級功能：●通風●空調●空氣凈化、排煙●流體管理●泵站和升壓站●灌溉站●海上鉆井平臺等。

更高級
ATV61變頻器有許多邏輯和模擬輸入及輸出，可進行配置以更好地適應應用場合。其數目和功能可通過使用I/O擴展卡加以擴展。

ATV61變頻器集成Modbus和CANopen協議，以提高您的控制系統的性能。它對其他工業用控制系統架構開放，可以很容易地使用通訊可選卡2集成到樓宇管理系統 (HVAC)中。用于工業 (Modbus TCP、以太網/IP、Modbus / Uni-Telway、PROFIBUS DP V0或V1、DeviceNet、INTERBUS和CC-Link) 或樓宇管理 (LonWorks、METASYS N2、APOGEE FLN、BACnet) 的所有通訊協議均可使用。

ATV61變頻器可通過使用“controller inside”(內置控制器)可編程卡，對一個分布式架構開放，該卡通過分散控制系統功能 (采用符合IEC 61131-3的語言編程) ，可使變頻器快速、可調整地適應特定應用。

ATV61變頻器“內置控制器”和多泵卡有其自己的I/O口，并可管理變頻器的I/O口以及I/O擴展卡的I/O口。也可使用速度、電流、轉矩等變頻器參數。ATV61變頻器還可采用編碼器接口卡來提高應用的安全性。注： ATV61*多可同時安裝2個可選卡；請查閱可能配置的一覽表，以找出每種變頻器可使用哪種選件。

ATV61變頻器的電磁兼容性 (EMC)在變頻器設計開始時就對電磁兼容性的要求作了考慮。ATV61H●●●M3 和 ATV61●●●N4變頻器中安裝了EMC濾波器，滿足了EMC的需求，使得機器的安裝得到簡化，并提供了確保設備滿足獲得CE標識的要求的非常經濟的方法。ATV61W●●●N4C 變頻器集成了EMC濾波器，使其能夠滿足 EN55011 (B類1組) 與IEC/EN 61800-3 (C1類) 標準的要求。ATV61H●●●M3X 變頻器的設計不帶EMC濾波器。濾波器可作為選件使用，由用戶自行安裝，以降低輻射水平。

多種選件

有大量外部選件可與ATV61組合：●制動單元和電阻器 ●直流電抗器、線路電抗器和無源濾波器 以及用于減小電流諧波的有源前端選件 ●附加EMC輸入濾波器●電機電抗器和正弦濾波器，用于長電纜運行或免除屏蔽電纜。
