三盛機電經典案例--施耐德變頻器在拉絲機控制系統中的應用

作者：無錫三盛編輯：三盛機電來源：發布日期： 2019.04.25 03:30:00

拉絲機是金屬加工常用的一種設備，其廣泛應用于鋼絲，鋼纜，建筑構件，鍍鋅鐵絲，金屬網，制釘?shù)壤z現場。傳統都采用工頻實現，現在隨著工藝技術的進步和變頻器的大量普及，變頻控制開始大量使用，并可實現無級調速、相應的邏輯控制以及張力工字輪收卷等功能。近日無錫三盛機電接到蘇州某拉絲機控制器制造廠家的邀請，由我們提供該廠拉絲機控制系統使用的變頻器并現場安裝調試，并對該廠的拉絲機控制系統提供一些改造方案建議。經過三盛機電技術團隊的實地考察，已幫該廠解決了這一難題，并得到了客戶的好評。

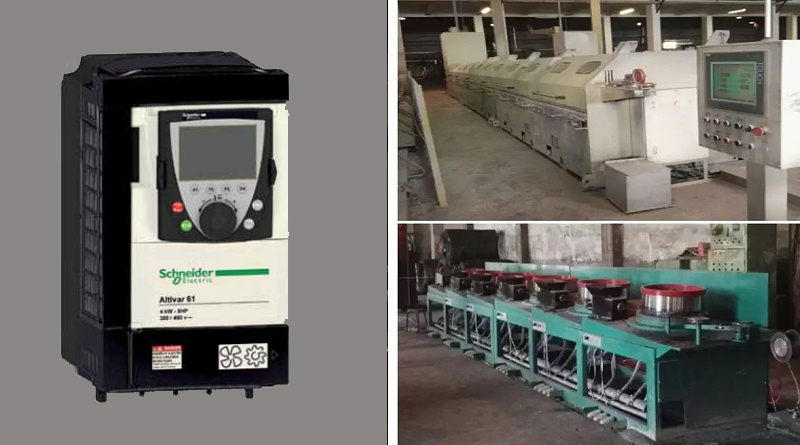

resource/images/9cbe1ecc1b39494bab8fa0fd4373b3aa_2.jpg

一、拉絲機控制系統的變頻器使用方案：
主拉：采用通用型的施耐德變頻器，具有輸出力矩大，啟動過程平滑，高速運行穩定，性價比高等優點；
收卷：采用施耐德高性能矢量變頻器，張力閉環控制，逐級跟蹤運行，根據電機功率加裝制動電阻，實現張力收卷功能；
方案控制邏輯：PLC作為系統操作控制單元，控制各機臺的輸入、輸出、啟動、停車、點動以及其他相應的邏輯關系，主速度由PLC的D/A模塊輸出，作為拉絲主機和從機的主頻率給定，各個部分的張力反饋信號直接接到變頻器上，由變頻器本身作PID閉環張力控制。
二、三盛機電方案優點：
1、復雜的張力控制全部由施耐德變頻器本身完成，PLC只做邏輯控制和主速度控制，大大地減少了PLC程序和系統硬件的開發難度；
2、低頻轉矩大，可確保啟動自由順暢并大大減少了斷線率，同時，控制效果更好，設備運行更穩定；
3、本系統中電氣器件配置簡練，邏輯清楚，便于故障檢查，可以廣泛推廣應用；
4、相比工頻驅動系統，效率和節電率也大大提高，成本降低；
5、國際化可靠性設計并增強適應國內的應用能力，環境適應性強；

無錫三盛機電能圍繞客戶的需求持續創新，在工業自動化領域有很多突破性的研究。我公司銷售的施耐德變頻器已在拉絲機現場大量安裝應用，且取得了良好的成績，達到用戶的生產需求，為客戶創造價值。如您有拉絲機控制系統 或者施耐德變頻器的相關需求，歡迎咨詢?nèi)峋€電話400-8286-328！
