屏幕前的你，是否常常對工控領域的名詞摸不著頭腦？對各種電路元件的工作原理也迷迷糊糊？本周三盛機電來為大家講一節工控知識普及課，讓我們一起開啟學習之旅吧！

STEP 1  何為工控

既然要學習工控，那么我們首先要搞清“工控”是啥。工控指的是工業自動化控制或者工廠自動化控制，不難看出，其核心在于實現“自動化”和“控制”。如何實現自動化控制？那就需要使用各種技術，比如計算機技術、微電子技術等，將機械、電子電氣 、軟件相結合，從而實現自動化、有效率、可控制的生產制造。

工控的含義理解起來有點太宏觀了，我們今天就先從工業自動化控制的一個核心組成部分——電動機說起。

STEP 2  電動機

電動機，顧名思義，就是通電以后動起來的裝置，用物理學能量轉換角度來說，就是講電能轉化成機械能的一種裝置。電動機的工作原理是磁場對電流產生力的作用，從而使電動機轉動。

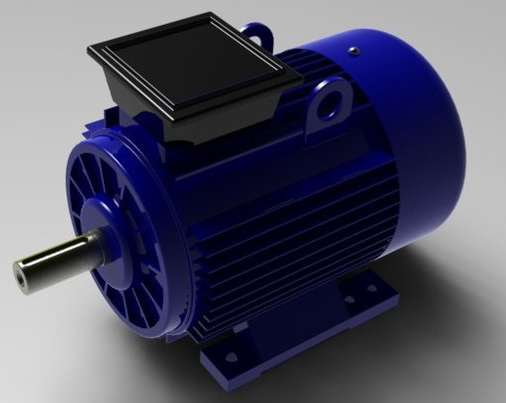

 電動機

STEP 3 電動機的保護和控制

如今，電動機大規模應用于工業生產，可以說是其中至關重要的組成部分，因而，對電動機的保護和控制就是其中必不可少的一個環節了。試想，萬一短路了，電路電流過大，電動機直接燒壞了，豈不就悲催了？下面，就來介紹一下用于保護電動機的三個元器件——接觸器、熱繼電器、斷路器。

NO.1 接觸器(Contactor)

接觸器廣義上是電流磁效應來控制觸頭閉合，從而達到控制負載的電器，當接觸器線圈通電后，線圈電流會產生磁場，

產生的磁場使靜鐵芯吸引動鐵芯，并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合，從而控制回路通斷。

接觸器受外部PLC控制，其中的輔助觸頭可以傳遞信號給PLC，告訴我們接觸器是否正常工作。接觸器通過控制電路通斷來控制電動機的工作，是實現對電動機保護不可或缺的元件。

目前，施耐德的接觸器是市場上占有率較高的接觸器，型號以“LC”或者“LP”開頭， LC表示交流控制線圈，LP則表示直流。接觸器的選型也頗有學問，我們通常會根據常開常閉觸電數、額定電流、線圈類型等參數來選擇合適的接觸器。

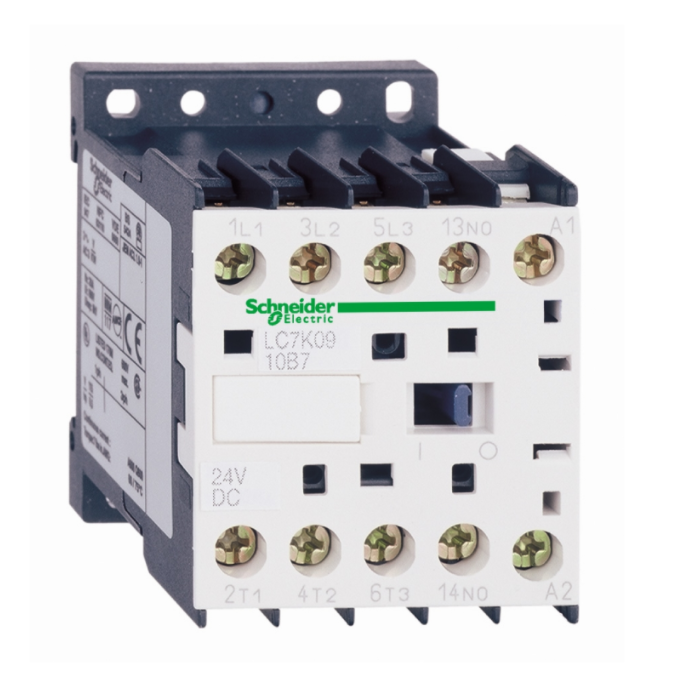

施耐德接觸器

 NO.2 熱過載繼電器（Thermal Overload Relay）

熱過載繼電器又稱熱繼電器、熱繼。顧名思義，它是一種利用電流的熱效應原理，為電動機提供過載保護的電器。（實際功率超過額定功率可稱為過載）

熱繼電器通常裝在繼電器下方位置，其中的常閉觸頭和接觸器的電磁線圈的控制電路串聯。當電動機出現過載情況，通過熱繼電器的電流增大，通過熱繼電器元件中的電流增大，使其中的雙金屬片溫度升高，彎曲程度加大，推動常閉觸頭斷開，從而斷開接觸器線圈電路，切斷電動機電流，從而使電動機得到保護。

施耐德的熱繼電器型號通常以LRD開頭，在實際操作中通?？梢酝ㄟ^熱繼電器的安裝規格、電流規格和脫扣等級等參數來確定使用型號。

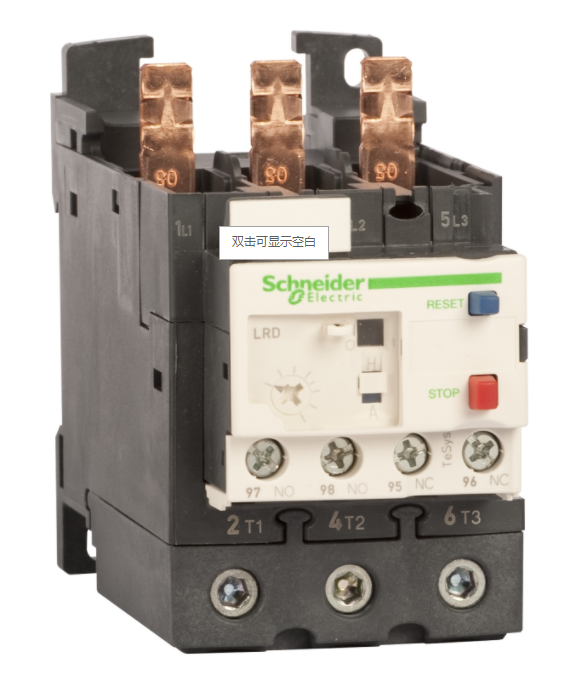

施耐德熱繼電器

在實際應用中，為了縮小體積，節省空間，熱繼電器和接觸器常被設計成一個整體，它被稱為熱磁斷路器，俗稱空氣開關。施耐德的熱磁斷路器，施耐德的熱磁斷路器型號通常以“GV2”“ GV3 ”“GZ2”“GZ3”開頭。

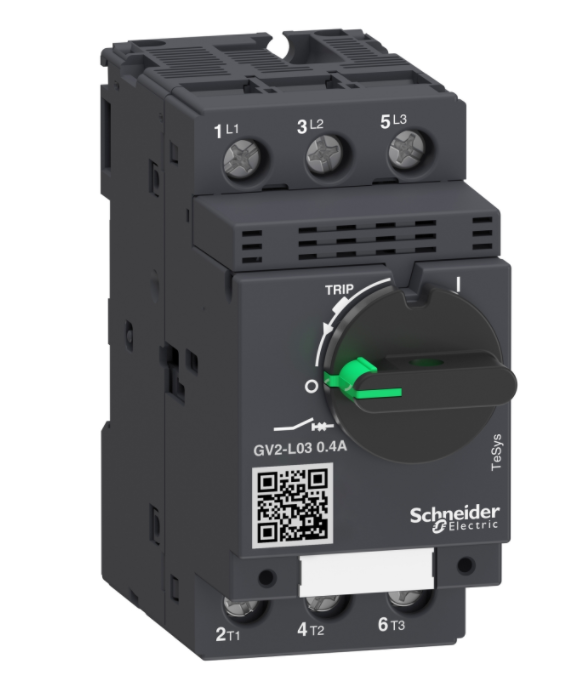

施耐德熱磁斷路器

NO.3 斷路器（Circuit Breaker）

斷路器是一種為電動機提供短路保護的開關裝置。當電動機發生嚴重過載或者短路等故障時，斷路器可以自動切斷故障電路，防止事故擴大。斷路器可以按其使用電壓范圍進行分類，一般將3kV以上稱為高壓斷路器，3kV以下則為低壓斷路器。和接觸器不同，斷路器不直接受PLC控制，它常常用于檢修，可手動開合，控制電路通斷。

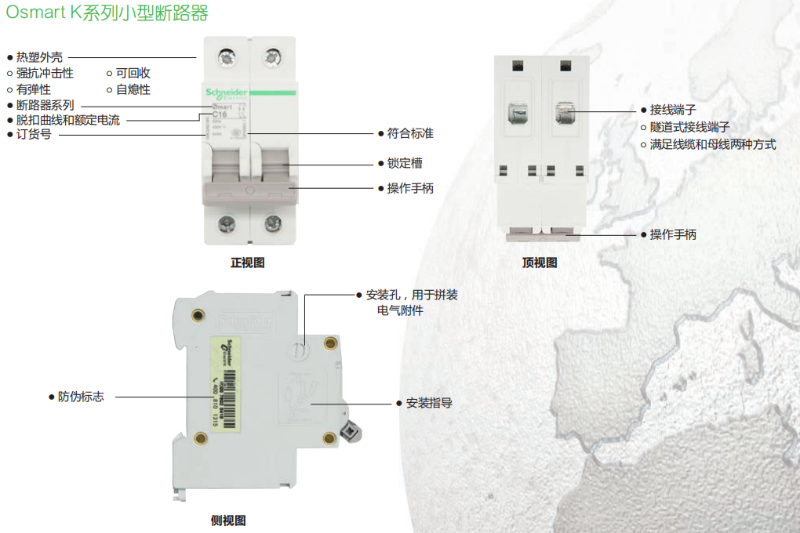

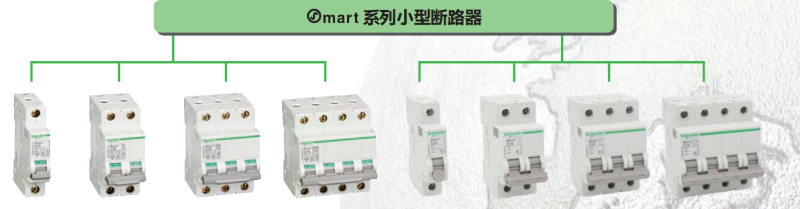

說到斷路器，就不得不提起施耐德的osmart系列。施耐德osmart系列小型斷路器以其緊湊的結構、簡潔的設計、良好的絕緣性深受機器制造商們的喜愛。這個系列的小型斷路器以“C32”“C65”開頭，并且可以通過極數、脫扣曲線類型、額定電流等參數來確定使用型號，簡單易用。

本周的工控知識課堂就講到這里，關注三盛機電官方微信公眾號，關于電氣和自動化的知識疑問都可以在這里找到專業答案。我們下周再見~
