Hello ~親愛的小伙伴們，又到了學習工控的時間啦，之前我們講到了對電動機的保護，斷路器、接觸器、以及熱繼電器的協同工作，使得電機能夠安全穩定地啟動和運行。然而，當電機的安全性得到了保證后，另一個現實的問題又出現了，在不同的應用場合下，我們對電機轉速的需求都是不同的，如何才能實現對電機轉速的調整呢？如何能夠盡量精確地達到我們想要的速度呢？針對這些問題，變頻器應運而生。今天，我們就來談談關于變頻器調速那些事兒 ~ （以施耐德變頻器為例）

變頻器（Variable-frequency Drive ， VFD ），顧名思義，就是通過改變電源頻率的方式來控制電動機速度的設備。變頻器內部主要由整流器、濾波器、逆變器、制動單元和驅動單元組成。變頻器工作時，其中的整流電路將輸入的交流電轉換為直流電，直流中間電路對整流電路進行平滑濾波，然后逆變電路再將直流電再變換為交流電。變頻器可以調節輸出的交流電的頻率，從而達到調節電機的轉速的控制。

變頻器的調速方式有很多種，我們今天就來介紹一下常見的三種：多段速調速、模擬量調速和通訊調速。

多段速調速（開關量調速）：通過變頻器上的輸入輸出點通斷的組合，設定多種頻率進行調速。兩個點可以設定4 個頻率，即 4段速，三個點就是8 段速， 4 個點就是16  段速。輸入輸出點的通斷往往是由 PLC 的輸出點或者外部繼電器回路輸出信號來控制。但是，多段速調速方法給定的頻率非常有限，局限性很大，而模擬量調速則可以很好的彌補這個缺陷。

模擬量調速：PLC 的模擬量輸出模塊或者是儀表的輸出模塊向變頻器輸出模擬量信號（通常為 0-10V的電壓信號或者 4-20mA 的電流信號），變頻器的模擬量輸入接口在接收到了這個信號后，就按照它來運行調速。一般模擬量信號的精度都至少有 10位，也就是說可以將 0-10V的電壓信號或者 4-20mA 的電流信號分為 2¹⁰ 份，這樣調速也就平穩多了。

通訊調速：雖然模擬量調速已經比較平穩了，但是對精度要求高的場合還是無能為力，這時候我們就需要通訊調速來滿足對高精度的要求。 PLC 或者上位電腦直接發出數字量轉速信號給變頻器，避免了模擬量調速中由于 DA和 AD 轉換造成的精度損耗。同時，一個主機可以和多個變頻器通訊，可以節省很多模擬量模塊。

就施耐德變頻器而言，它不同系列支持的通訊協議都有所差異，并且每個系列都是針對不同的應用場景而設計的。

施耐德ATV310 是一個主要針對中國市場的變頻器系列。這個系列的變頻器功率可至 11kw，適用于簡單應用場景。 ATV310 內部軟件功能也是很簡單的，通訊只支持 Modbus 協議。與ATV310 系列不同，施耐德 ATV320 是一個擁有全球認證的變頻器系列，可以銷往全球各地。 ATV320 的功率范圍更大，功率達到 15kw ，并且過載能力也更強。并且， ATV320 支持多種通訊協議，包括 Modbus ， CANopen ，以及各種以太網協議。

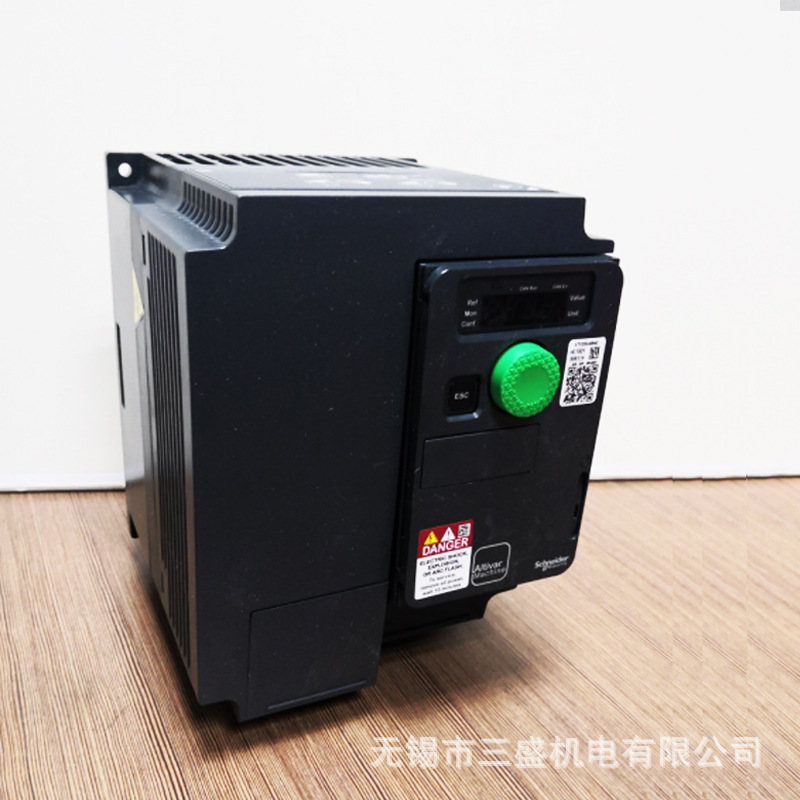

ATV320變頻器實拍圖

施耐德ATV340 系列功率范圍更大，可達 75kw 。它的輸入輸出點更多，并且可以通過插卡來擴展點數。ATV340 在內部軟件的控制模式上也體現出其強大性： ATV310 和 ATV320 都是矢量控制模式，而 ATV340 在其基礎上又增加了更高級的控制模式——轉矩控制。

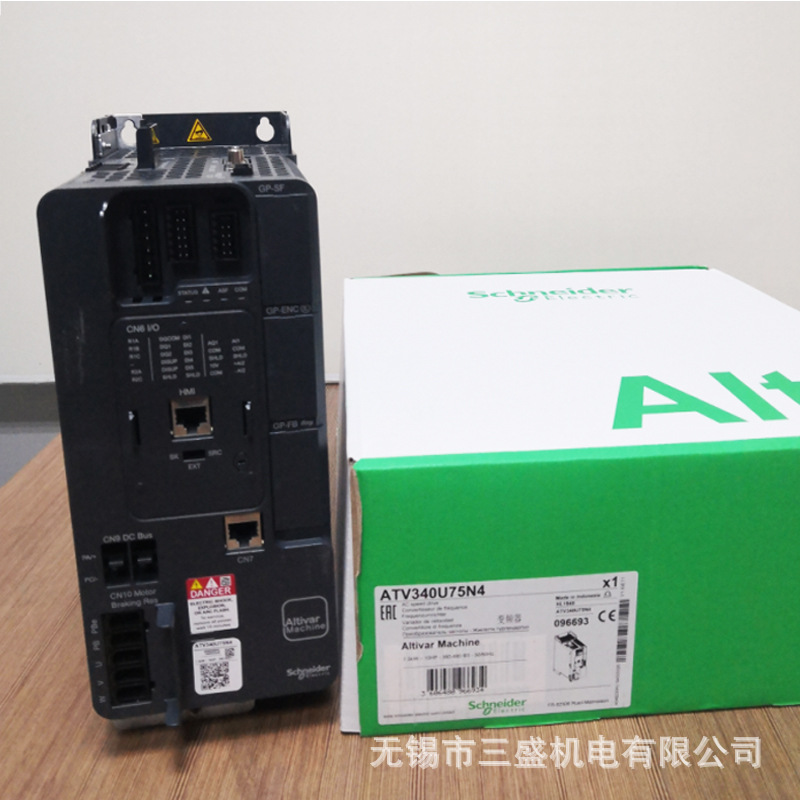

ATV340變頻器實拍圖

除以上提及的變頻器以外，施耐德還有ATV610、ATV630 和 ATV930系列。 ATV610 、 ATV630 主要是流體控制，應用于風機和水泵；而ATV930 則是工程型的變頻器。

看到這里，你是否對變頻器的調速方式以及施耐德變頻器各個系列有了一定的了解？如果您有任何問題，歡迎致電400-8286-328或者聯系我們的在線客服哦 ~
