在金屬加工中，直進式拉絲機是常見也是很難控制的一種，由于它是多臺電機同時對金屬絲進行拉伸，作業(yè)的效率很高。在以前通常都采用直流發(fā)電機——電動機組來實現，現在隨著工藝技術的進步和變頻器的大量普及，變頻控制開始在直進式拉絲機中大量使用，并可通過PLC來實現拉拔品種設定、操作自動化、生產過程控制、實時閉環(huán)控制、自動計米等功能。

采用變頻調速系統的直進式拉絲機技術節(jié)能顯著，調速范圍在正常工作時為30:1，同時在5%的額定轉速時能提供超過1.5倍的額定轉矩。

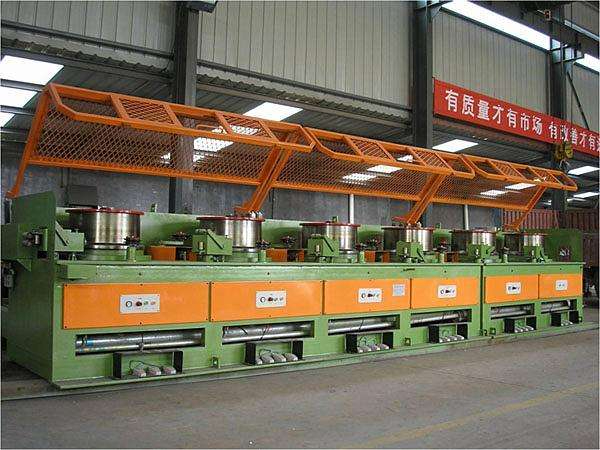

直進式拉絲機變頻控制系統 ：該直進式拉絲機主要對精軋出來的不銹鋼絲進行牽伸，設計的工藝要求為：

   （1）可拉絲速度達600m/min；
   （2）加工品種主要三種，分別是進線 2.8mm→出線 1.2mm、2.5mm→1.0mm、2.0mm→0.8mm；

   （3）緊急停車斷頭不多于2個

本系統共有8臺11KW 變頻器。系統的電氣配置為活套一臺，安裝在第一級，作用是將成卷的不銹鋼絲牽引到拉絲部分，由于活套可以自由打滑，因此這臺電機不需要特別的控制。拉絲部分共有六個直徑400mm的轉鼓。每個轉鼓之間安裝有用于檢測位置的氣缸擺臂，采用位移傳感器可以檢測出擺臂的位置，當絲拉得緊的時候，絲會在擺臂的氣缸上面產生壓力使得擺臂下移。然后是收卷電機，該部分采用自行滑動的錐形支架，整個過程卷徑基本不變化，因此不需要用到卷徑計算功能。八臺電機功率采用變頻用電機，同時帶有機械制動裝置。直進式拉絲機的系統邏輯控制較為復雜，有各種聯動關系，由PLC實現。同步方面的控制則全部在變頻器內部實現，不依賴外部控制。
