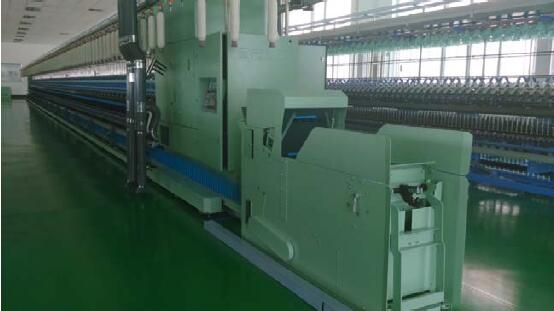

細紗機的主要作用是將半成品的粗紗條進一步牽伸和加捻，得到細紗，并將細紗按照特定的工藝要求卷繞到紗管上，供給下道工序的絡筒機。環錠細紗機因其工藝成熟，紡紗質量穩定，生產效率高等特點，成為目前細紗工序的主要設備。好的環錠細紗機采用伺服電機拖動的電子升降成形機構，并配以緊密紡機構提高成紗質量，以及集體落紗機構來替代人工落紗，降低成本，提高生產效率。

某紡織機械廠細紗機三種電氣控制解決方案實例

無錫三盛機電細紗機解決方案有“雙PLC 方案”/“單控制器方案”/“全數控方案”三種，雙PLC 方案采用兩臺PLC 分別作為主機控制器和電子升降控制器，主機控制器負責機器的運行控制，電子升降控制器則用于控制電子升降伺服；單控制器方案相當于將兩臺PLC 合二為一。雙PLC 方案有利 于簡化控制器程序，單控制器方案對控制器要求較高，但單控制器方案可以升級為全數控方案，即在原方案的基礎上增加伺服電機單獨拖動各羅拉，全數控環錠細紗機簡化了機械傳動系統，可適應更高的車速，而且羅拉單獨傳動后可方便的實現竹節紗等花樣紡紗工藝。

雙 PLC 方案

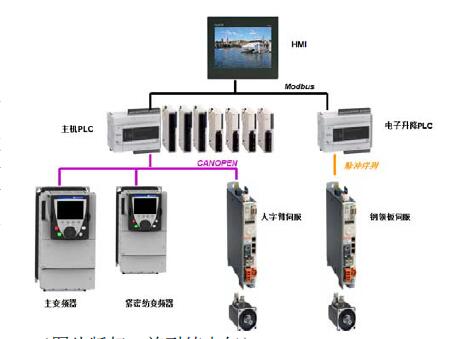

以TM238 PLC 作為主機控制器和電子升降控制器，主機控制器負責機器運行、產量計算與生產數據統計、報警處理等，并通過CANOpen 總線控制人字臂伺服實現落紗步進，電子升降控制器實現電子升降的電子凸輪，并將凸輪指令轉換成脈沖，控制鋼領板伺服；主變頻器和緊密紡風機變頻器通過CANOpen 總線接收來自主機控制器模擬量頻率給定。

單控制器方案

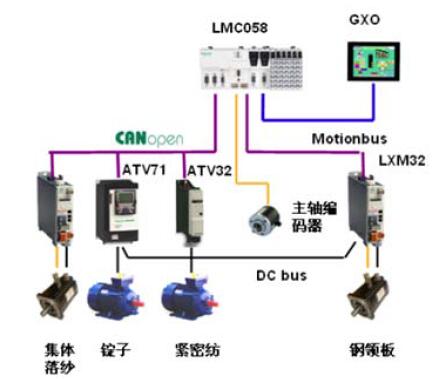

以LMC058 邏輯與運動控制器作為主機控制器，主機控制器負責機器運行、產量計算與生產數據統計、報警處理等，并實現電子升降的電子凸輪，通過CANMotion 同步總線控制鋼領板伺服，同時通過CANOpen 總線控制人字臂伺服實現落紗步進，以及給定主變頻器和緊密紡風機變頻器頻率。

全數控方案

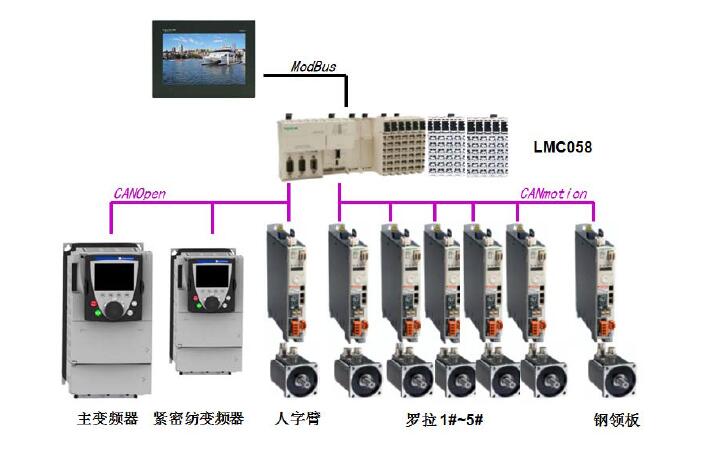

以LMC058 邏輯與運動控制器作為主機控制器，主機控制器負責機器運行、產量計算與生產數據統計、報警處理等，并實現電子升降的電子凸輪，通過CANMotion 同步總線控制鋼領板伺服，以及各羅拉伺服的同步跟隨主軸，同時通過CANOpen 總線控制人字臂伺服實現落紗步 變頻器和緊密紡風機變頻器接收來自主機控制器模擬量頻率給定。
