今天無錫三盛機電為您帶來金剛石繩鋸機PLC電氣控制系統案例介紹。

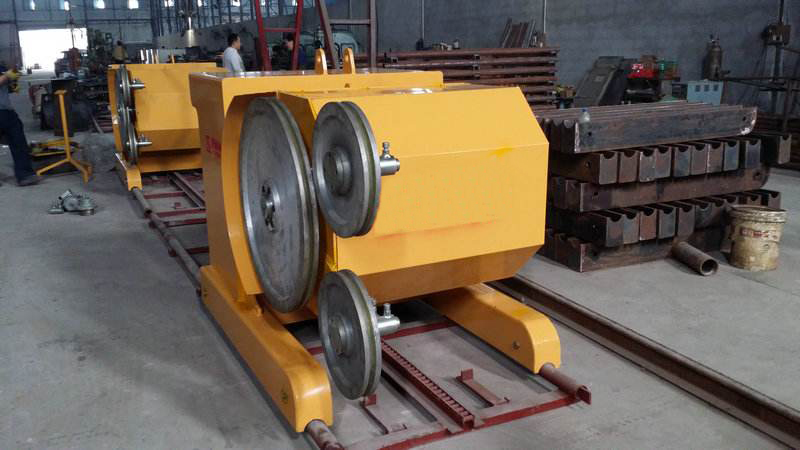

眾所周知金剛石繩鋸機是一種石材礦山開采機械，用于開采花崗巖、大理石等石礦。金剛石繩鋸機主要包括主電機、移動電機、飛輪、導向輪、繩鋸鏈條（金剛石材料制作而成）、移動平臺、操作平臺等。

金剛石繩鋸機PLC電氣控制系統案例

一般來說傳統金剛石繩鋸機的電氣配置一般都是通過PLC采集電流互感器模擬量信號來控制主電機的負荷和移動電機的速度。由于配置較繁瑣，須要有PLC編程人員參與，所以整機成本較高。今天無錫三盛機電為您介紹一種基于金剛石繩鋸機PLC電氣控制系統，達到了繩鋸機的工藝要求，同時又降低了成本。

金剛石繩鋸機用PLC電氣控制系統應用方案
電氣配置：主電機額定功率：45KW，額定電壓：380V，額定轉速：740轉，額定電流96A。電機額定功率：0.75KW，額定電壓380V，額定電流2.3A

主電機變頻器的頻率通過外部電位器調節，移動電機變頻器的頻率通過VC1-VC2調節，其中VC1為外部電位器給定，VC2為主電機實際運行電流經主變頻器模擬量輸出口AO2輸出給移動電機變頻器,移動電機變頻器將這兩個信號疊加處理可以實時的根據主機電流變化調整轉速，以保證主機電流恒定。方案優點:負載控制平穩,精確, 能根據切割面的變化,及時調整移動速度，系統波動小。

金剛石繩鋸機用PLC電氣控制系統具有安裝調試簡單，減少電氣元件，降低了故障點，滿足繩鋸機技術要求。
