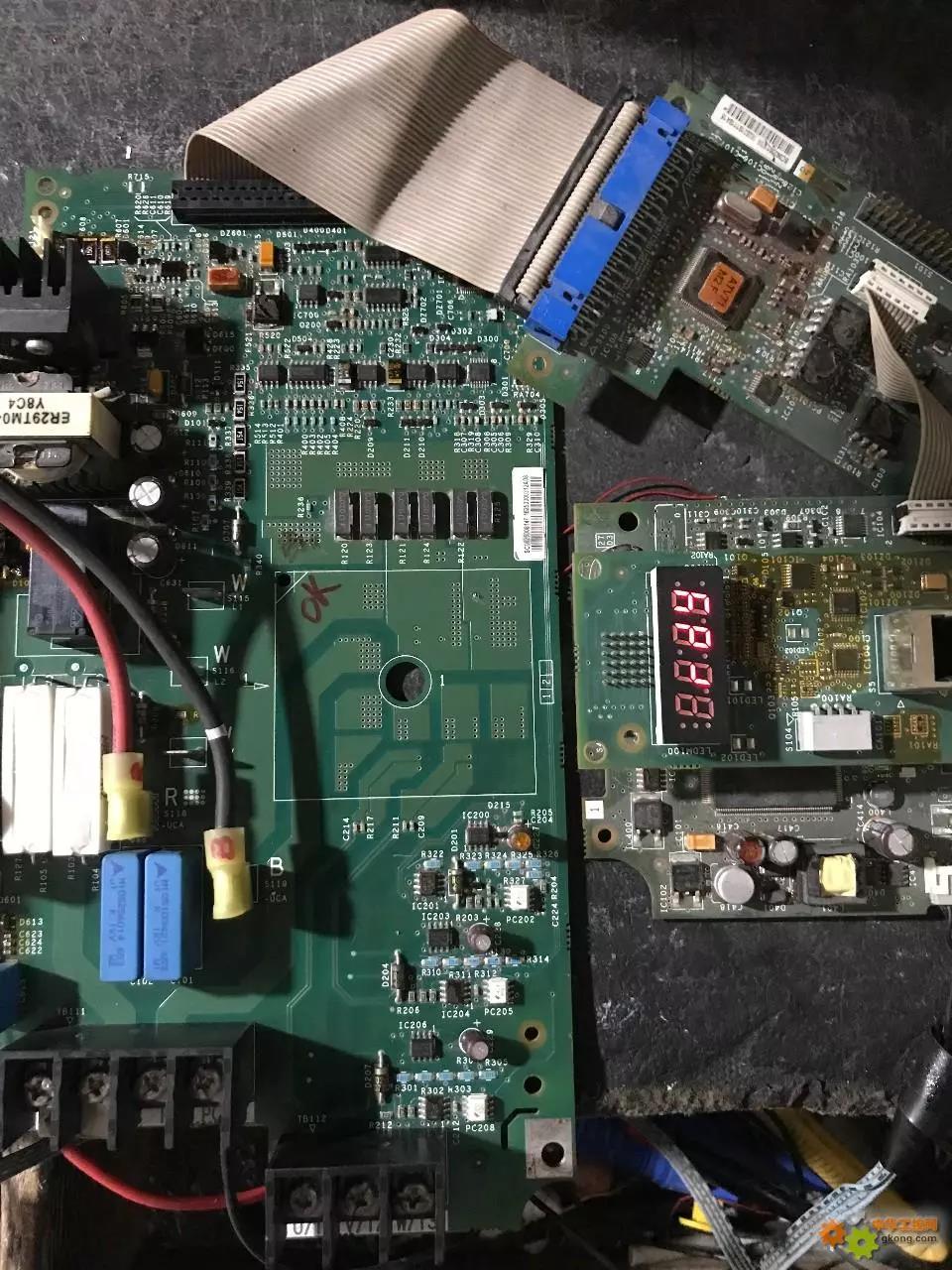

近期維修了幾臺施耐德71的變頻器，感覺施耐德變頻器是比較難修的變頻器，特花了點時間繪制了電路圖，分享給廣大電氣人。

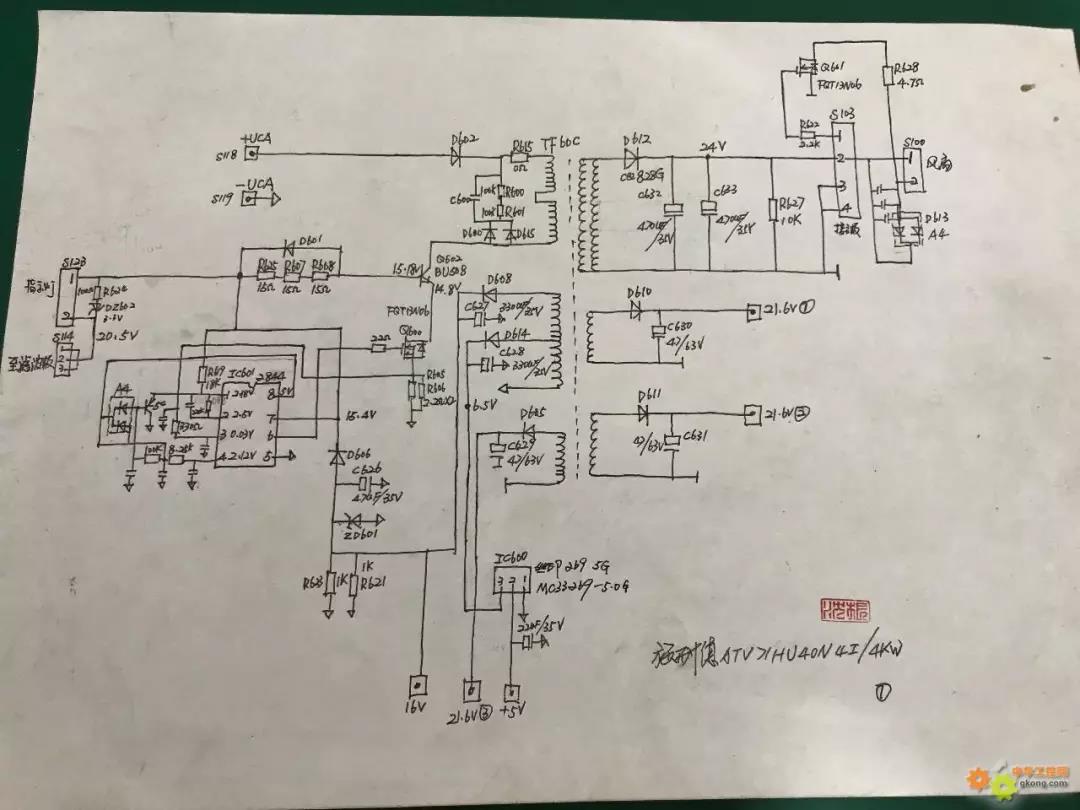

這是開關電源圖，本機開關電源采用比較成熟的電源震蕩芯片TL2844，現簡單介紹下工作過程：

1：開關電源啟動過程，啟動支路由電源濾波板主電源經降壓，穩壓后提供20.5V經ZD602，R624加至TL2844第7腳，芯片得電工作后由6腳輸出激勵脈沖去驅動開關管，開關電源工作后，TL2844第7腳電壓由D608 C602提供二次電壓。
2：震蕩電路，TL2844得電后，其8腳產生5V的基準電壓經8.25K和其4腳外接震蕩定時電容和內部組成，控制震蕩器的震蕩頻率。

3：穩壓電路，開關電源工作后，由D608 C627整流濾波產生16V電壓，此電壓就作為穩壓取樣電壓，經D606 R619 R618分壓后加至TL2844第1腳和2腳，1腳是其內部誤差放大器的輸出端，2腳為反饋電壓輸入端，此電壓與其內部誤差放大器同相端的2.5V基準電壓進行比較，產生誤差電壓，從而控制6腳輸出的脈沖寬度，從而達到穩壓作用。

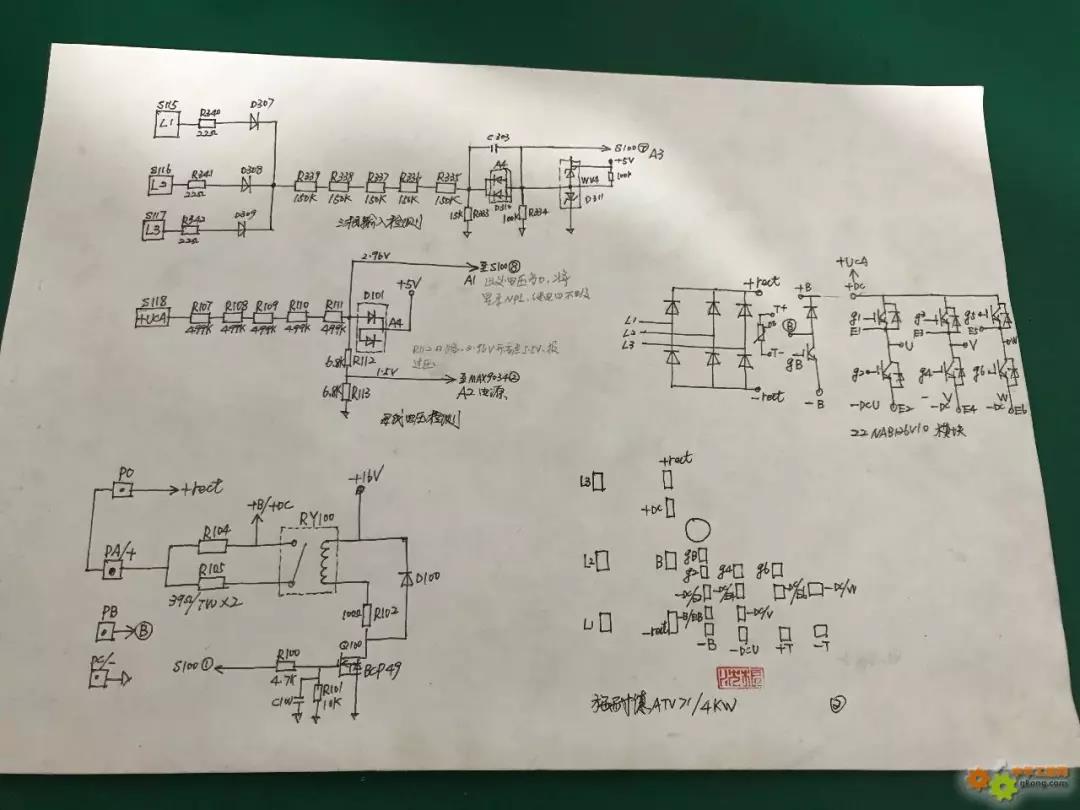

這是母線電壓檢測電路，母線電壓經S118插座，R107-R111降壓，R112 R113分壓后作為母線電壓檢測電壓，此電壓為2.9V，送至S100第8腳，經R112 R113分壓后取出A2電壓（1.5V)，作為變頻器輸出電壓檢測運放，比較器的基準電壓。

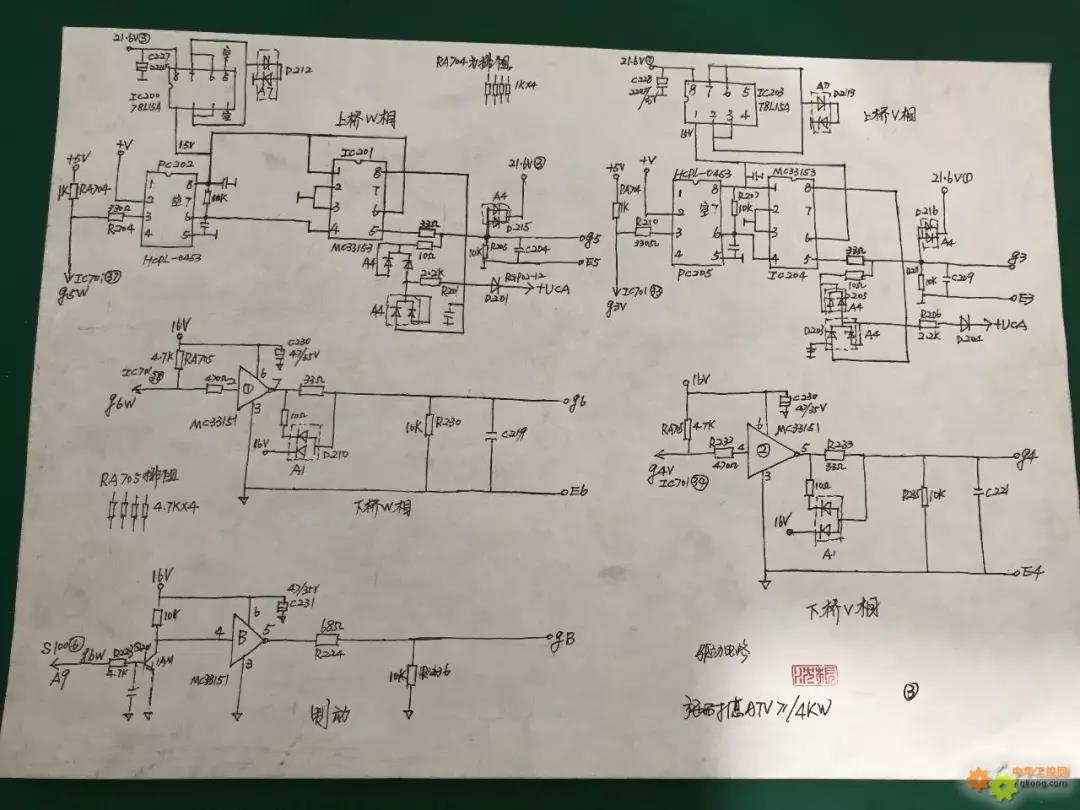

這是IGBT驅動電路，以W相為例，上橋驅動電路由PC202，IC201 IC200組成，驅動脈沖由IC701第37腳輸出，經PC202隔離，放大后由其6腳輸出，經IC201第5腳輸出脈沖信號。下橋驅動電路由MC33151組成，IC701第38腳輸出驅動信號經470歐姆電阻進入MC33151第1腳，7腳輸出下橋驅動信號。上橋驅動電路工作電壓由IC200(78L15)提供，下橋由16V電壓提供，此驅動電路無需屏蔽就可以正常工作，驅動靜態無截至負壓。

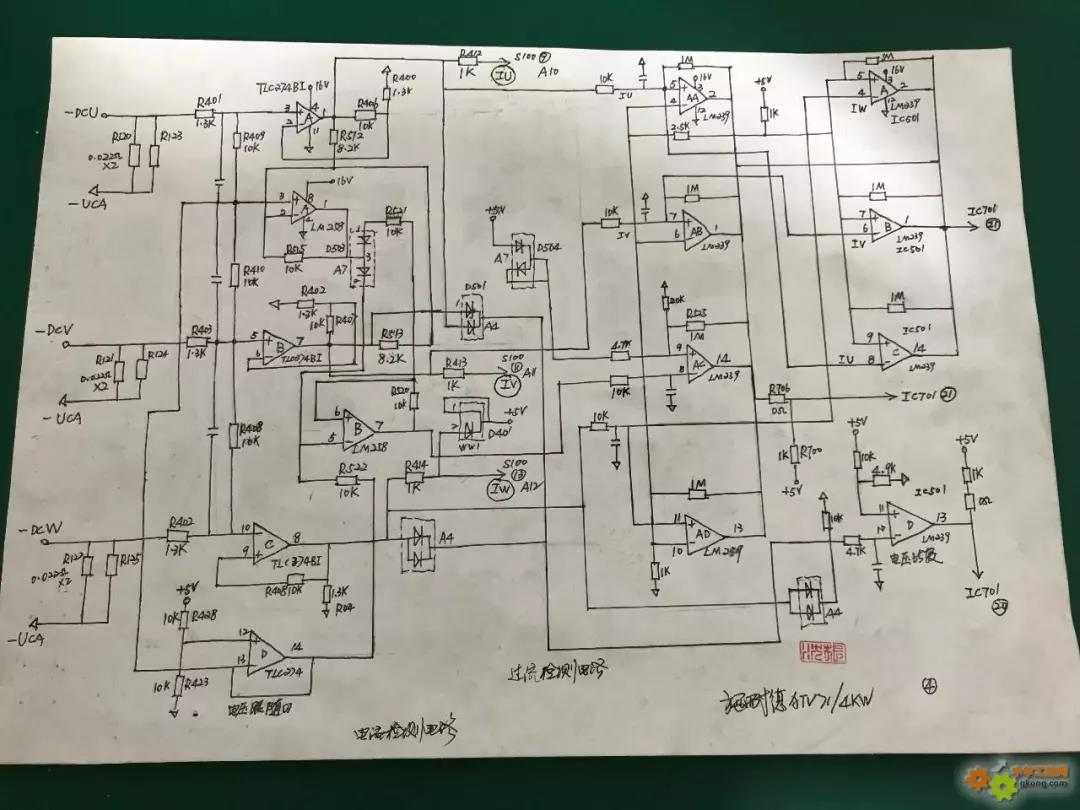

此圖為電流檢測電路，此機沒有采用傳統的電流互感器作為電流采樣，可能是功率比較小的緣故吧。此電路是將串聯在母線負極康銅絲電阻作為檢測取樣，檢測其兩端壓降進行放大處理后輸出IV IV IW電流信號輸入到IC701，此檢測電路在靜態狀態下其輸出的電流采樣信號為0，在動態狀態下檢測的壓降信號進入由TLC274組成的電壓跟隨器后直接作為采用信號輸入至S100第9 11 13腳，由LW006進行處理后輸入IC100，同時，此3路采用信號經2個LM239組成的窗口比較器處理后作為脈沖傳輸檢測信號輸入IC701。

此帖為一氣呵成，由于水平有限，難勉有錯誤，請諒解，歡迎交流。
