對于電機和變頻器相距比較遠的場合，我們會要求配置電機電抗器。電抗器有以下幾點作用

1、輕空載或輕負荷線路上的電容效應，以降低工頻暫態過電壓;

2、改善長輸電線路上的電壓分布;

3、使輕負荷時線路中的無功功率盡可能就地平衡，防止無功功率不合理流動同時也減輕了線路上的功率損失;

它一方面可以限制電機端子上的電壓突變，以三相380V為例，這個值要限制到每微秒500伏以下，從而減少對電機和電纜絕緣的影響；另一方面，電抗器的電感可以補償電機電纜的分布電容，避免變頻器過流。

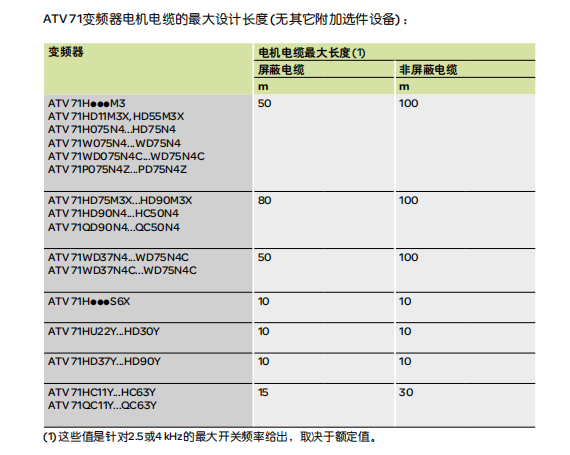

變頻器如果不加電抗器的話，可以接多長的電纜呢？下面有一張圖片示例
