三盛機電在服務客戶的過程中，經常遇到一些客戶把變頻器的擴展模塊插錯卡槽導致變頻器燒掉的情況。為了減少客戶損失，提高服務效率，三盛機電權工特意總結了ATV340擴展模塊插入注意事項分享給大家。

一、I/O擴展模塊介紹：

通過安裝I/O擴展模塊，ATV340變頻器可以滿足管理額外的傳感器或?qū)Ｓ脗鞲衅鞯膽?yīng)用的需求。

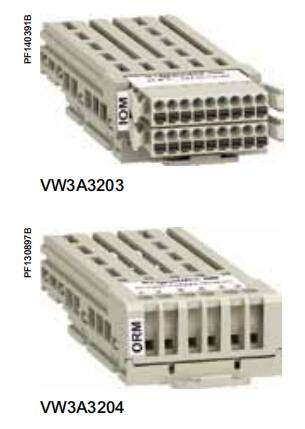

有2種擴展模塊可用：

1.帶有數字和模擬I/O的模塊

2.帶有繼電器輸出的模塊

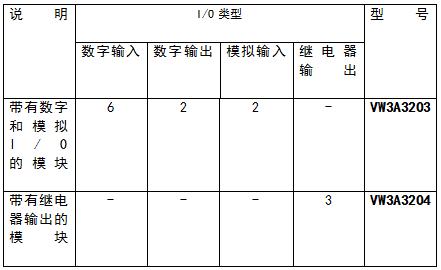

二、2種擴展模塊對比：

1.帶有數字和模擬I/O的模塊：

a.2個差動模擬輸入，可通過軟件配置為電壓(0...±10 V c)，電流(0-20 mA/4-20mA)，或用于PTC、PT100或PT1000，2線或3線

b.11位分辨率

c.6個24 V c 正或負邏輯數字輸入

d.采樣：達到1 ms

e.2個可分配的數字輸出

f.2個可插拔的彈簧端子排

2.帶有繼電器輸出的模塊：

a.3個帶常開觸點的繼電器輸出

b.1個固定式螺釘端子排

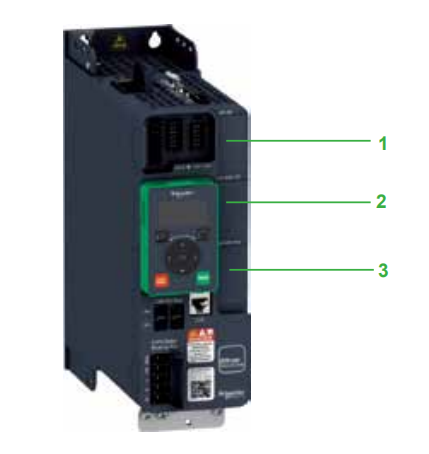

三、這些模塊插入在ATV340變頻器的插槽1和2內：

1.GP-SF插槽，用于I/O擴展或安全功能模塊

2.GP-ENC插槽，用于I/O擴展或編碼器模塊

3.GP-FB插槽，用于I/O擴展或通信選件模塊

注意?。?！

三種擴展模塊必須插到對應卡槽，否則會造成短路，損壞變頻器以及擴展模塊。

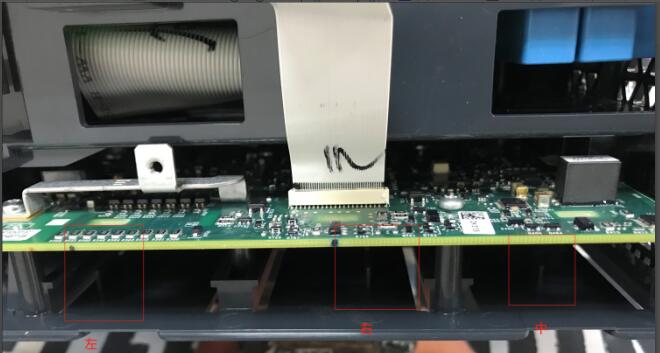

為了防止用戶插錯擴展模塊，變頻器有引導銷。正常情況下對著口很輕松就能插入（切不可暴力插入，如果很難插入說明模塊沒有插入對應的槽）
